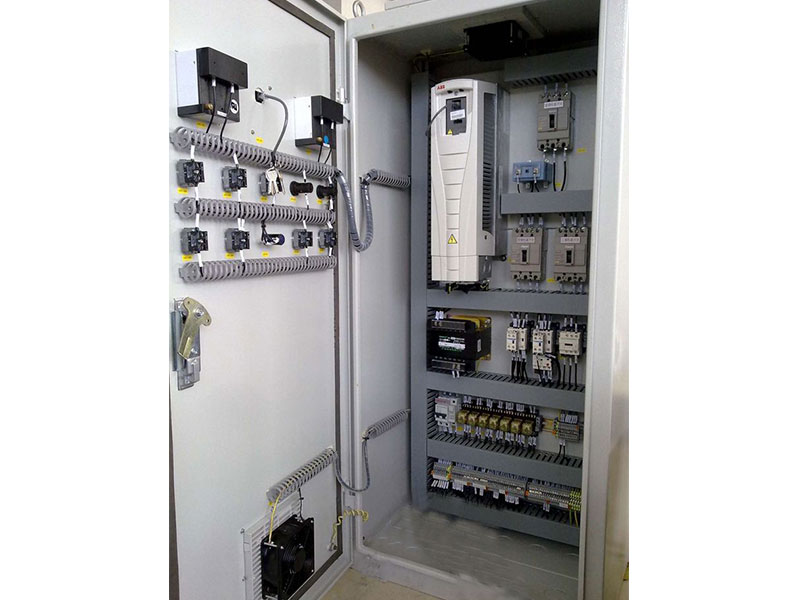

换热站控制柜

禾邦自动化技术有限公司研制的换热站节能控制系统充分满足各种不同负荷换热站的控制要求，做到无人值守、安全可靠、经济节能。

换热站作为集中供热系统的中间环节，将热源交换后由二次管网送至用户。换热系统运行安全稳定直接体现着供热质量，对换热站二次供水温度的有效控制，以减少一次网的热量损耗是供热系统节能的关键。

1、智能无人值守换热站制系统功能

无人值守换热站监控系统可对热网的温度、压力、流量、开关量等进行信号采集、控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位各个参数状态，进而对换热过程进行有效地监测和控制。在换热期间可按室外温度调节二次网供水温度(可手动、自动切换)，达到按需供热，实现气候补偿节能控制，也可以进行分时分区节能控制，实现全|网热量平衡及节约能源

具有手动、自动、远动功能，还具有就地控制、显示和远传功能，能与中央控制室联网。控制系统具有如下功能：

1)图像显示：配置昆仑通泰汉化人机界面彩色触摸屏面板，以便现场对各参数进行监视、修改、功能切换及控制。彩色触摸屏要大于为10英寸，分辩率要为800×480。彩色触摸屏人机界面应具有换热系统图;监测要求的各网参数及设备工作状态;可对各控制参数进行设定和修改;可设定不同级别的管理权限;可通过软按钮对水泵、电动阀进行手动、自动等运行控制;具有关键参数的运行曲线;具有各报警事件的实时、历史记录等。

2)运行参数显示：室外温度、湿度，管道压力;瞬时及累计流量、热量;电动阀开度、;室内温度、湿度、压力、流量，循环泵和补水泵频率和状态，电源状态等能够就地显示，能够显示运行指标。

3)历史及曲线查询：室外温度、一次及二次供回水温度、一次及二次供回水压力、运行频率、电流。

4)故障报警：具有压力超|高超低、温度超|高超低、水泵故障、变频故障、电动调节阀故障报警，且能修改温度、压力、液位报警值，报警内容能显示到屏上并能声光及电铃报警。

5)参数设置：用户能随时修改压差、电动调节阀开度、报警限值、温度控制曲线、压力。
