【山东PLC控制柜】禾邦为您解说可编程控制器

文章来源:禾邦自动化    发布时间:2018-08-17 09:42   浏览次数:

返回:行业动态

  可编程控制器(Programmable Controller)在山东PLC控制柜上有所应用,是一种专为在工业环境下应用的计算机控制系统,能够进行逻辑控制、顺序控制、定时、计数和算术运算等操作功能并通过开关量、模拟量的输入和输出完成各种机械或生产过程的控制。早期的可编程控制器称作可编程逻辑控制器(Programmable Logic Controller),简称PLC,它主要用来代替继电器实现逻辑控制。随着技术的发展这种装置的功能已经大大超过了逻辑控制的范围,因此,今天这种装置称作可编程控制器,简称PC,但是为了避免与个人计算机(Personal Computer)的简称混淆,所以将可编程控制器简称PLC.

  (一)PLC的组成

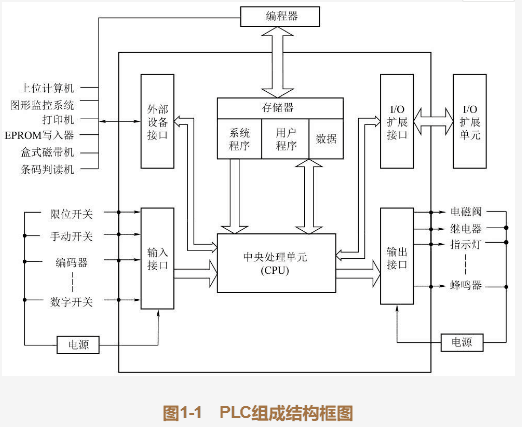

  PLC实质上是一种用于工业控制的专用计算机,由硬件和软件两大部分组成。各种PLC的硬件具体结构虽然多种多样,但其组成和工作原理基本相同,主要由CPU、存储器、输入接口电路、输出接口电路、电源等部分组成,如图,1-1所示。

山东PLC控制柜

  1.CPU

  CPU是PLC运算和控制核心,它控制其他所有部件的运行,主要具有以下功能:

  (1)诊断PLC电源、内部电路的工作状态及编制程序中的语法错误。

  (2)采集现场的状态或数据,并送入PLC的寄存器中。

  (3)逐条读取指令,完成各种运算和操作。

  (4)将处理结果送至输出端。

  (5)响应各种外部设备的工作请求。

  2.存储器

  存储器是用来存储数据和程序,包括随机存储器(RAM)和只读存储器(ROM)。只读存储器(ROM)也称为程序存储器,用以存放系统管理程序、监控程序及系统内部数据。PLC出厂前已将其固化在只读存储器ROM或PROM中,用户不能更改。随机存储器(RAM)也称为用户存储器,包括用户程序存储区及工作数据存储区。这类存储器一般由低功耗的CMOS-RAM构成,其中的存储内容可读出并更改。

  3.输入接口电路

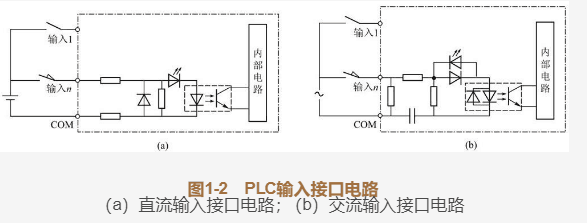

  输入接口电路是将PLC外部电路如限位开关、手动开关、编码器等现场输入设备的控制信号转换成CPU所能接受和处理的数字信号。通常PLC的输入类型有直流、交流。输入电路的电源可由外部供给,有的也可由PLC内部提供。图1-2 (a)和图1-2 (b)分别为采用外接电源的PLC直济踌口交流输入接口电路图。

山东PLC控制柜

  4.输出接口电路

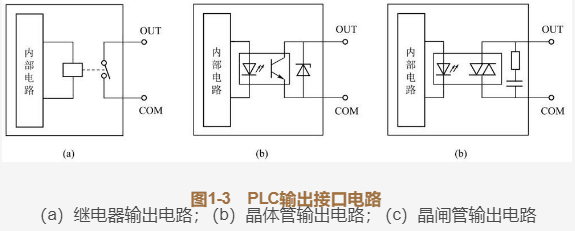

  输出接口电路用来将PLC的CPU处理过的信号转换成现场需要的强电信号输出,以驱动接触器、电磁阀等外部设备的通断电。依据不同负载工作电路,PLC输出接口电路有继电器输出接口电路、晶体管输出接口电路和晶闸管输出接口电路,如图,1-3所示。其中图,1-3 (a)为继电器输出接口电路,可用于外部电源驱动的交、直流负载。过载能力强,但由于是有触点系统,动作速度慢,使用寿命有限。图1-3 (b)为晶体管输出接口电路,CPU通过光藕电路的驱动,使晶体管通断,驱动直流负载。图1-3 (c)为晶闸管输出接口电路,CPU通过光藕电路的驱动,使双向晶i7管通断,驱动交流负载。晶体管输出接口电路和晶体管输出接口电路均为无触点控制系统,通断速度快,但过载能力低。

山东PLC控制柜

  5.电源

  PLC的电源是指将外部输入的交流电处理后转换成满足PLC的CPU、存储器、输入输出接口等内部电路工作需要的直流电源电路或电源模块。许多PLC的直流电源采用直流开关稳压电源,不仅可提供多路独立的电压供内部电路使用,而且还可为输入设备提供标准电源。

  6.输入输出1/O扩展接口

  若主机单元的1/O点数不能满足需要时,可通过此接口用扁平电缆线将1/O扩展单元与主机相连,以增加1/O点数。PLC很大的扩展能力主要受CPU寻址能力和主书码区动能力的限制。

  7.软件系统

  PLC硬件电路由软件系统支持,软件系统分为系统程序和用户程

  序两大类。系统程序一般包括系统诊断程序、输入处理程序、编译程序、信息传送程序、监控程序等,系统程序提供PLC运行平台,由制作厂家固化于程序存储器中,用户不能对其访问和修改。用户程序是用户根据对象生产工艺的控制要求,利用PLC编程语言编制的应用程序,存储于数据存储器中,当用户程序运行正常、不需要改变时,可将其固化于EPROM中。

  禾邦对可编程控制器的介绍就到这里了,如今的可编程控制器的市场发展形势越来越好,尤其是在山东PLC控制柜上的应用,为人们的生产和生活带来了很大的帮助,当然,虽然上述内容的解说只是一些基本的知识点,但是对于初学者来说还是很重要的,大家可以了解一下。
