山东PLC控制柜的工作环境及干扰事项

文章来源:    发布时间:   浏览次数:330

返回:行业动态

  山东PLC控制柜是一种用于工业生产自动化控制的设备,一般不需要采取什么措施,就可以直接在工业环境中使用。今天的PLC在处理模拟量、数字运算、人机接口和网络的各方面能力都已大幅提高,成为工业控制领域的主流控制设备,在各行各业发挥着越来越大的作用。然而,尽管有如上所述的可靠性较高,抗干扰能力较强,但当生产环境过于恶劣,电磁干扰特别强烈,或安装使用不当,就可能造成程序错误或运算错误,从而产生误输入并引起误输出,这将会造成设备的失控和误动作,从而不能保证PLC的正常运行,要提高PLC控制系统可靠性,一方面要求PLC控制柜厂家提高设备的抗干扰能力;另一方面,要求设计、安装和使用维护中引起高度重视,多方配合才能完善解决问题,有效地增强系统的抗干扰性能。因此在使用中应注意以下问题:

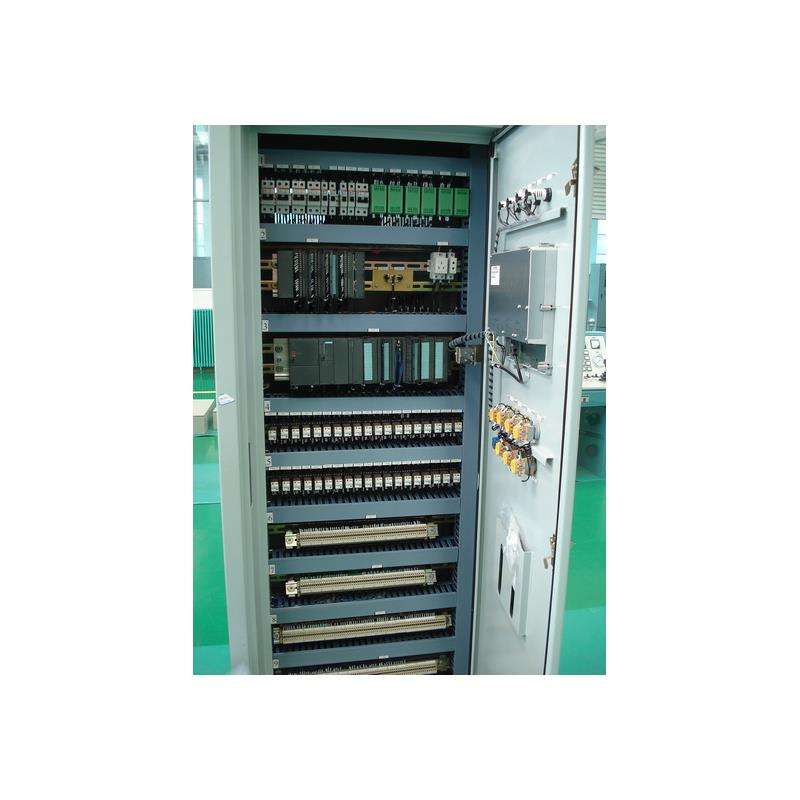

山东PLC控制柜

  1、山东PLC控制柜的工作环境

  (1)温度

  PLC要求环境温度在0~55oC,安装时不能放在发热量大的元件下面,四周通风散热的空间应足够大。

  (2)湿度

  PLC控制柜厂家表示,为了保证PLC的绝缘性能,空气的相对湿度应小于85%(无凝露)。

  (3)震动

  应使PLC远离强烈的震动源,防止振动频率为10~55Hz的频繁或连续振动。当使用环境不可避免震动时,一定要采取减震措施,如采用减震胶等。

  (4)空气

  避免有腐蚀和易燃的气体,例如氯化氢、硫化氢等。对于空气中有较多粉尘或腐蚀性气体的环境,可将PLC安装在封闭性较好的控制室或控制柜中。

  (5)电源

  PLC对于电源线带来的干扰具有一定的抵制能力。在可靠性要求很高或电源干扰特别严重的环境中,可以安装一台带屏蔽层的隔离变压器,以减少设备与地之间的干扰。一般PLC都有直流24V输出提供给输入端,当输入端使用外接直流电源时,应选用直流稳压电源。因为普通的整流滤波电源,由于纹波的影响,容易使PLC接收到错误信息。

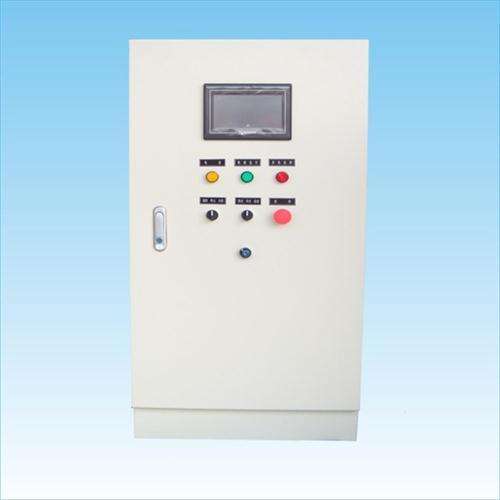

山东PLC控制柜

  2、山东PLC控制柜的控制系统中干扰及其来源

  现场电磁干扰是PLC控制系统中常见也是易影响系统可靠性的因素之一,所谓治标先治本,找出问题所在,才能提出解决问题的办法。因此一定要知道现场干扰的源头。

  (1)干扰源及一般分类

  影响PLC控制系统的干扰源,大都产生在电流或电压剧烈变化的部位,其原因是电流改变产生磁场,对设备产生电磁辐射;磁场改变产生电流,电磁高速产生电磁波。通常电磁干扰按干扰模式不同,分为共模干扰和差模干扰。共模干扰是信号对地的电位差,主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态(同方向)电压叠加所形成。共模电压通过不对称电路可转换成差模电压,直接影响测控信号,造成元器件损坏(这就是一些系统I/O模件损坏率较高的主要原因),这种共模干扰可为直流,亦可为交流。差模干扰是指作用于信号两极间的干扰电压,主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压,这种干扰叠加在信号上,直接影响测量与控制精度。

  (2)PLC系统中干扰的主要来源及途径

  ● 强电干扰

  PLC系统的正常供电电源均由电网供电。由于电网覆盖范围广,它将受到所有空间电磁干扰而在线路上感应电压。尤其是电网内部的变化,刀开关操作浪涌、大型电力设备起停、交直流传动装置引起的谐波、电网短路暂态冲击等,都通过输电线路传到电源原边。

  ● 柜内干扰

  控制柜内的高压电器,大的电感性负载,混乱的布线都容易对PLC造成一定程度的干扰。

  ● 来自信号线引入的干扰

  与PLC控制系统连接的各类信号传输线,除了传输有效的各类信息之外,总会有外部干扰信号侵入。此干扰主要有两种途径:一是通过变送器供电电源或共用信号仪表的供电电源串入的电网干扰,这往往被忽视;二是信号线受空间电磁辐射感应的干扰,即信号线上的外部感应干扰,这是很严重的。由信号引入干扰会引起I/O信号工作异常和测量精度大大降低,严重时将引起元器件损伤。

  ● 来自接地系统混乱时的干扰

  接地是提高电子设备电磁兼容性(EMC)的有效手段之一。正确的接地,既能抑制电磁干扰的影响,又能抑制设备向外发出干扰;而错误的接地,反而会引入严重的干扰信号,使PLC系统将无法正常工作。

  ● 来自PLC系统内部的干扰

  主要由系统内部元器件及电路间的相互电磁辐射产生,如逻辑电路相互辐射及其对模拟电路的影响,模拟地与逻辑地的相互影响及元器件间的相互不匹配使用等。

  ● 变频器干扰

  一是变频器启动及运行过程中产生谐波对电网产生传导干扰,引起电网电压畸变,影响电网的供电质量;二是变频器的输出会产生较强的电磁辐射干扰,影响周边设备的正常工作。

山东PLC控制柜

  山东PLC控制柜的工作环境及干扰事项都是大家需要密切关注的一些问题,也是大家在使用中都需要考虑到的一些必要的工作,尤其是上述的一些干扰,要尽量的避开,以免对工作造成一定的不良影响。禾邦作为市场知名的PLC控制柜厂家,也会加强科技研发能力,尽量提高设备的抗干扰能力,同时大家也要注意它的安装和使用维护,双方携手才能完善的解决问题。
