换热站PLC控制柜应连接哪条二次回路线

文章来源:www.hosteborn.com/xydt/313.html    发布时间:2020-07-20 22:28   浏览次数:

返回:行业动态

  连接换热站PLC控制柜的技术计划真的很复杂,外行人看到的是一些红、绿、粗的电缆很难辨别各种颜色的线,但对业内人士来说,这些是实现各种功能的基础。因此,将电缆连接好是控制柜正常运行的关键。大多数plc控制柜都是在工厂生产的,让我们来看看这种控制柜在二次回路线的连接方法吧!

  01

  按图施工、连线正确。

  02

  二次线的连接(包括螺栓连接、插接、焊接等)均应牢固可靠,线束应横平、竖直,配置坚牢,层次分明,整齐美观。同一合同同一型号规格的控制柜元件安装位置及布线方式应一致。

  03采用线束布线时固定线束应横平竖直布置并应捆扎和固定,捆扎间距不宜大于100mm,水平线束固定间距不宜大于300mm,垂直线束固定间距不宜大于400mm。

  04同一列换热站PLC控制柜器件的线号读向尽量保持一致。惯例为从左到右,从下到上,从内到外。

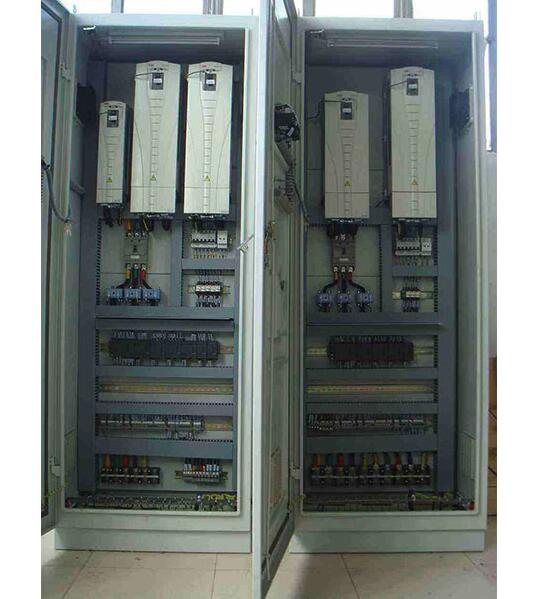

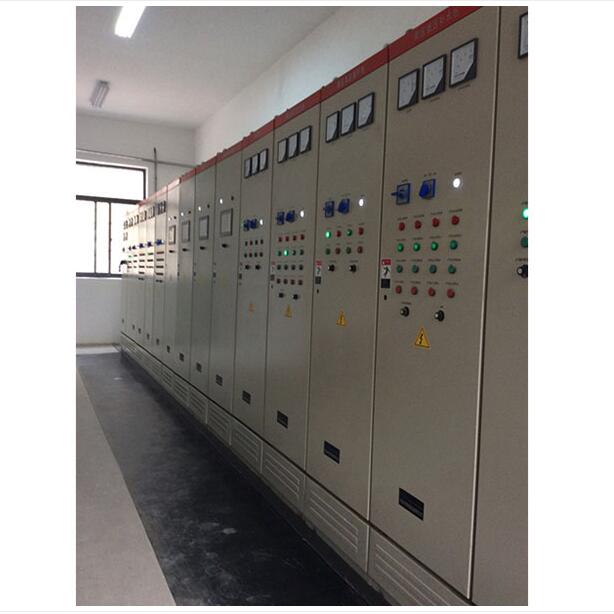

换热站PLC控制柜

  05

  二次线截面积要求:

  单股导线 不小于1.5mm²

  多股导线 不小于1.0mm²

  弱电回路 不小于0.5mm²

  电流回路 不小于2.5mm²

  保护接地线 不小于2.5mm²

  06所有二次回路连接导线中间不应有接头,连接头只能位于器件的接线端子或接线端子排上。

  07每个换热站PLC控制柜电器元件的接点比较多允许接2 根线。每个端子的接线点一般不宜接二根导线,特殊情况时可以接两根导线

  08

  二次线应远离飞弧元件(指断路器、接触器等元件),并不得防碍电器操作。

  09电流表与分流器的连线之间不得经过端子,其线长不得超过3米。

  10电流回路宜经过试验端子(作用可以不拆线直接测电流)接至测量仪表。

  多股导线端部应加冷压端头接线。弱电回路中截面面积小于1m㎡的单股导线应采用锡焊或其它合适的方式接线。

换热站PLC控制柜

  12二次线不得从母线相间穿过。

  13

  回拉式弹簧端子的联接:

  1)硬导线的剥线长度: 10 mm左右。

  2)软导线应套上线鼻子压紧后后再插到端子,注意铜线芯不要露出线鼻子且要压实。

  3)合格压接。

  4)不合格

  5)导线插入端子口中,直到感觉到导线已插到底部 ,上部不能露铜。

  14

  屏蔽电缆的连接。

  ●拧紧屏蔽线至约15 mm 长为上;●用线鼻子把导线与屏蔽压在一起;●压过的线回折在绝缘导线外层上;●屏蔽线采用单端接地。

  15用热缩管固定导线连接的部分

  要做一个好的连接换热站PLC控制柜,细节非常重要。我们技术部门的目标是不放过任何细节。特别是接线工作,我们需要一丝不苟的工作,不允许犯任何错误的。只有这样,我们才能保证产品质量,赢得客户的信任。
