山东PLC控制柜的出厂检测四大步

文章来源:www.hosteborn.com/xydt/116.html    发布时间:2018-08-20 09:40   浏览次数:

返回:行业动态

  无论是什么设备在出厂前都是要按照相关的设计要求进行检测的,只有设备在符合各项标准之后才能出厂。山东PLC控制柜也是如此,那它的成功出厂需要经过哪些检验呢?下面PLC控制柜厂家--禾邦为大家介绍PLC控制柜的出厂检测四大步,感兴趣的朋友可以了解一下。

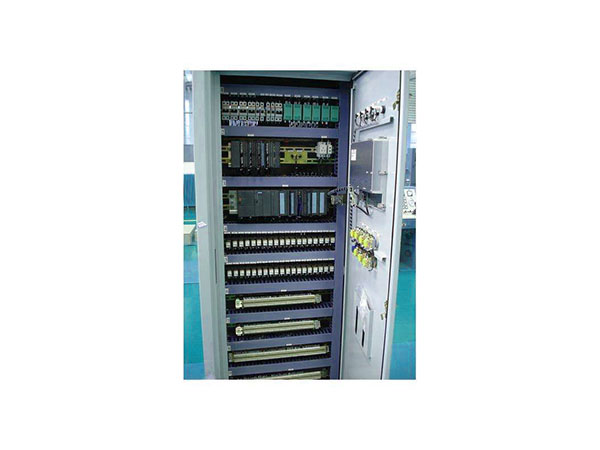

山东PLC控制柜

  一、山东PLC控制柜的测试准备

  1、PLC控制柜或IO柜上电前一定要切除全部电源开关。

  2、PLC或DCS卡件与外部的连接一定要全部切断。

  3、检查各电源端子导线及连接装置压接是否紧密,电源线虚接会导致仪表或电器烧毁。

  4、检查各种仪表、电器硬件设置与设计要求是否一致;检查端子板电源设置、回路设置与设计要求是否一致。

  二、山东PLC控制柜的上电检测

  1、原则:从总电源开始逐个分级送电,送电前检查开关输入侧电压是否正常以及开关输出侧阻抗是否正常,输出侧电阻较小时应分析原因进行确认。柜内仪表不允许一次性多个仪表同时送电,一块仪表上电正常后再投入下一块。

  2、PLC控制柜厂家提醒大家在总电源合闸前应首先确认交流电压等级是否符合要求。带有两路交流电源进线且不带自动切换时应严格注意避免并接,带自动切换时应空载测试双电源自动切换装置是否正常动作。

  3、交流供电正常后再给直流电源送电,检查直流电源输出电压是否正常,是否正常送至各直流开关入口侧。

  4、检查直流电源是否送至各用电设备端子,包括PLC扩展模块电源端子。检查完成后可以暂时关闭不用的仪表以等待下一步测试。

  三、山东PLC控制柜的信号注入

  模拟信号测试:

  使用信号发生器向仪表注入信号时一定要明确注入点的性质和信号发生器的输出类型。电压信号不允许注入电流信号输入端。AI输入端要根据信号类型(2线制、四线制、电压、电阻、mv等)在仪表信号输入端带电注入对应信号,选错信号会导致信号发生器或仪表烧毁。

  四、山东PLC控制柜的注意事项

  1、仪表或PLC带电时,在电流信号输出端子上不允许注入电流信号,会导致烧表。

  2、不允许使用电阻档测量带电设备或元件的电阻或通断,违犯本要求会导致电阻档烧毁。

  3、电阻箱是一种信号发货时呢过器,只能作为模拟电阻温度信号源使用,不允许随意做为可变电阻进行其它试验。

  4、将电流表串入回路测电流时应确认电流范围选用合适的档位。

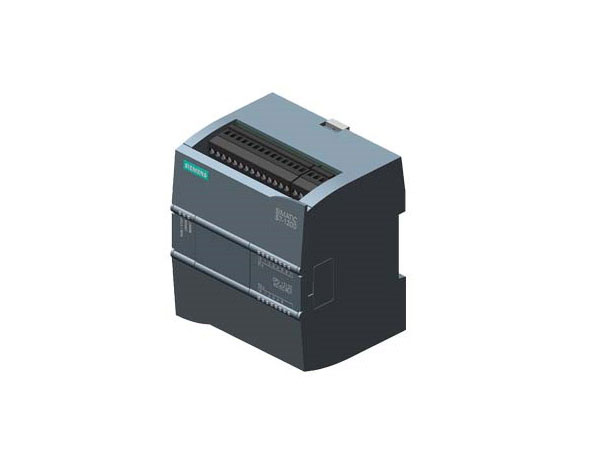

山东PLC控制柜

  其实,山东PLC控制柜在设计过程中出现一些错误配线或者是设置失误的现象是正常的,不过我们应该采取有效的措施尽量地避免,而上述的四大步骤就能够有效地避免一些问题,实现PLC控制柜的成功出厂。
