MNS和MCS型济南抽屉柜的结构特性

文章来源:PLC控制柜    发布时间:2019-12-10 09:35   浏览次数:

返回:行业动态

一般济南抽屉柜有很多种类型,其中MNS和MCS型是比较常用的两种型号产品。那么,你知道这两种类型的产品有什么优势吗?下面禾邦就详细为您介绍下具体的内容,大家可以参考后进行运用,以便能发挥设备的作用。

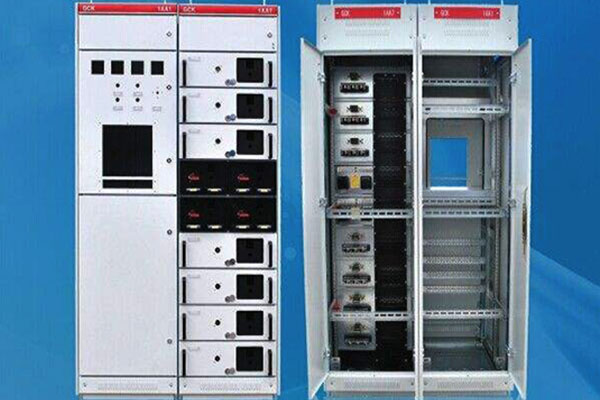

抽屉柜

一、MNS型济南抽屉柜

1、用途

MNS型低压抽出式成套开关设备(以下简称开关柜)为适应电力工业发展的需求,参考国外MNS系列低压开关柜设计并加以改进开发的低压开关柜,该产品符合国家标准GB7251、VDE660和ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439规定MNS型低压开关柜适应各种供电、配电的需要,能广泛用于变电站、发电厂、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

2、结构特点

(1)MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。

(2)设备的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

(3)设备的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。

(4)结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要。

(5)设计紧凑:以较小的空间容纳较多的功能单元。

(6)母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修可靠。

(7)柜体可按工作环境的不同要求选用相诮的防护等级。

(8)采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。

(9)各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,使用可靠。

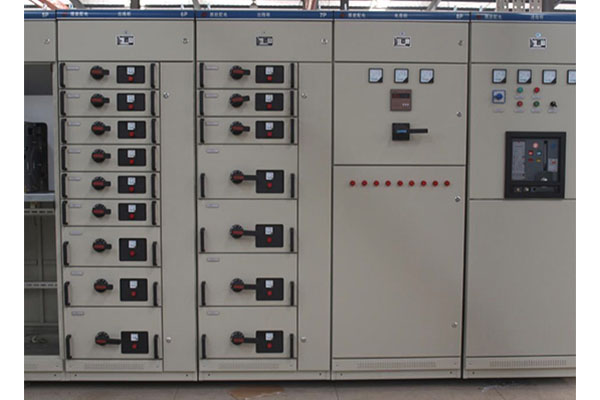

济南抽屉柜

二、MCS型济南抽屉柜

1、用途:

MCS智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的产品,适用于冶金、电厂、电信、轻工、石油化工、纺织、高层建筑和其它民用、工矿企业的三相交流50HZ,60HZ,额定电压380V,额定电流4000A及以下的三相四(五)线制电力系统配电系统,在大型发电厂、石化、电信系统等自动化程度高,要求与计算机接口的场所,作为发、供电系统中的配电、电动机集中控制、无功功率补偿的低压配电装置。

2、结构特点:

(1)开关柜的基本框架采用C型(或8MF型)开口型钢组装而成,外型统一、精度高、抽屉互换性好。

(2)柜内元件可根据用户不同需求,配置各种型号的开关,更好的保证产品高的可靠性。

(3)柜宽度只有600mm,使用空间大,可容纳更多的功能单元,节约建设用地。

(4)装置可预留自动化接口,也可把智能模块安装在开关柜上,实现遥信、遥测、遥控等三遥功能。

(5)抽屉功能单元可分为MCCI、MCCII、MCCIII三种。

MCCI型:抽屉宽600mm,高度分180mm,360mm,540mm三种,每柜可安装高度为1800mm,按所需抽屉大小进行组合,多可装10个单元,适用于较大电流的电动机控制和馈电回路。

MCCII型:抽屉宽600/2mm,高度分200mm,可安装高度为1800mm,按所需抽屉大小进行组合,多可装18个单元,适用于100A以下的单元。

MCCIII型:抽屉宽600/2mm,高度分180mm,360mm,540mm三种,可安装高度为1800mm,按所需抽屉大小进行组合,多可装20个回路,适用于100A以下的单元。

(6)操作机构:每个抽屉上均装有一专门设计的操作机构,用于分断和闭合开关,并具备机械联锁等多种防误操作功能,MCCI型抽屉有一套“断开”、“试验”、“工作”、“移出”四个位置的定位装置,抽屉为摇进结构,MCCII型、MCCIII型抽屉单元为推拉式,设置有定位装置,并有防误操作功能。

为了提高济南抽屉柜的利用率,让设备充分发挥它的作用,技术人员要充分掌握设备的应用方法,并熟悉不同型号的抽屉柜之间的特性,以及相关的使用方法。上述MNS和MCS型的抽屉柜产品,大家如果不是特别了解的,可以参考相应的内容作为了解。
