你知道PLC控制柜吗?了解它的结构吗

文章来源:禾邦自动化    发布时间:2020-07-08 19:12   浏览次数:

返回:行业动态

  PLC集成控制柜具有过载、短路、断相保护等保护功能。结构紧凑,运行稳定,功能齐全。它可以根据实际的控制仪表进行组合,可以实现单个机柜的自动控制,也可以通过工业以太网或工业现场总线网络实现由多个机柜组成的分布式控制系统。PLC控制柜能适应各种工业自动化控制场合。广泛应用于电力、冶金、化工、造纸、环境污水处理等行业,那么大家对它了解多少呢?

  一、PLC控制柜的结构是什么?

  控制柜一般包括以下五个部分:

  空气开关

  主空气开关,是整个机柜的电源控制。我相信每个内阁都需要有一样东西。

  PLC

  这应该根据项目的需要来选择。例如,如果项目很小,它可以直接是一个集成的可编程逻辑控制器,但是如果项目很大,它可能需要模块化和卡类型,并且它也可能需要冗余(即,两套可编程逻辑控制器交替使用)。

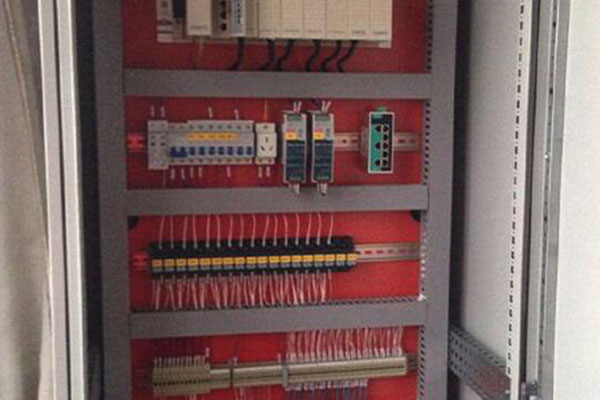

PLC控制柜

  电源

  一个24伏直流开关电源,大多数可编程逻辑控制器都有自己的24伏直流电源,所以是否使用这个开关电源是根据是否真的需要来决定的。

  继电器

  一般来说,可编程逻辑控制器可以直接向控制回路,发送指令,但也可以先通过继电器传输。例如,如果您的可编程逻辑控制器的输出端口充电至24伏直流电,但您的控制回路图中的可编程逻辑控制器所需的节点为220伏交流电,则您需要在可编程逻辑控制器的输出端口添加一个继电器,即当发出命令时,继电器将动作,但控制回路的节点将连接到继电器的常开或常闭点。也可根据情况选择是否使用继电器。

PLC控制柜

  接线端子

  这对于每个内阁来说是至关重要的。可以根据信号数量进行配置。如果它只是一个简单的PLC控制柜,它基本上需要这些东西。如果你的控制柜里还有其他东西,那要看情况了。例如,您可能需要为一些现场仪器或小型控制箱供电,并且您可能需要增加空开关的数量。或者,如果你想让可编程逻辑控制器连接到上位计算机,你可能需要添加一个开关或什么的。这要看情况。

  关于PLC控制柜的介绍和它的结构,上述内容中已经为大家介绍完了,相信大家看完之后会对此有新的认识和了解,如若想要了解更多的内容,可以多多关注我们的网站,希望能够帮助到大家。
