济南PLC控制柜的安装环境和安装过程详解

文章来源:www.hosteborn.com/xydt/155.html    发布时间:2018-10-10 11:33   浏览次数:

返回:行业动态

济南PLC控制柜已经逐渐的走进了人们的生活当中,应用十分广泛,今天PLC控制柜厂家--禾邦在这里为大家说一说PLC控制柜的安装环境和安装过程,感兴趣的朋友可以一起来了解一下。

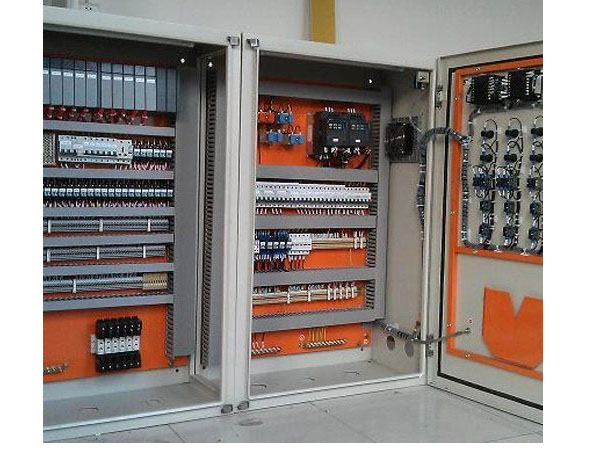

济南PLC控制柜

济南PLC控制柜的安装环境与使用要求

1.每个PLC控制柜要有20%的预留空间,为了在需要增加元器件时方便些,PLC控制柜的机构与全部内部连线满足IEC标准,全部机柜装配完核,全部电气工作满足电气规范的应用要求;

2.供电电源:DC直流24V两相交流220V, 50HZ;

3.安装地点的环境温度:0到50摄氏度;

4.安装地点的相对湿度:空气的相对湿度<85%无凝露;

5.控制柜安装地点无剧烈振动,振幅不超过1mm;

6.PLC控制柜安放倾斜度不大于5度,海拔不超过1000m;

7.控制柜安装地点不可有腐蚀性介质和爆炸危险介质;

8.PLC控制柜外壳良好的接地保护,接地电阻小于4欧姆;

9.控制柜按一定容量与工作制设计,禁止用于设计外的其他场合。

济南PLC控制柜的安装过程

1.现实按照客户提供的单子找出所要求的PLC控制柜,拿出里面的钢板。

2.钢板拿出后放到先前准备好的地方平放。

3.钢板放平稳后根据客户的材料清单找出相应的元器件,一般PLC控制柜的元器件有开关电源、温控器、控制开关、接触器、缺相保护、继电器等常用器件,这些即为标准的系统控制柜的组成了,此外,还是会存在着某些非标的控制柜这里就不进行详细介绍了。

4.材料元件取完后就可以按照工程师所画的布置图所标出的尺寸进行定距离了,接着按照接线所要求的线直径决定放置线的线槽大小。

5.按照尺寸切割好线槽与放置元器件的导轨之后,标出标记,接着用4mm2的手枪钻打好孔。

6.打好孔后,利用无绳枪把线槽与导轨根据开始时的孔位用螺钉固定好。

7.固定好线槽与导轨后,根据布置图把元器件放好。

8.放好元器件后,还需要做检查这项重要的工作,排好后,再次按照料单逐一检查全部元器件的规格、型号、数量,另外放置的位置是否与排版布置图相同,若是不同,就需耍重新排,若是相同,即可进行接线了。

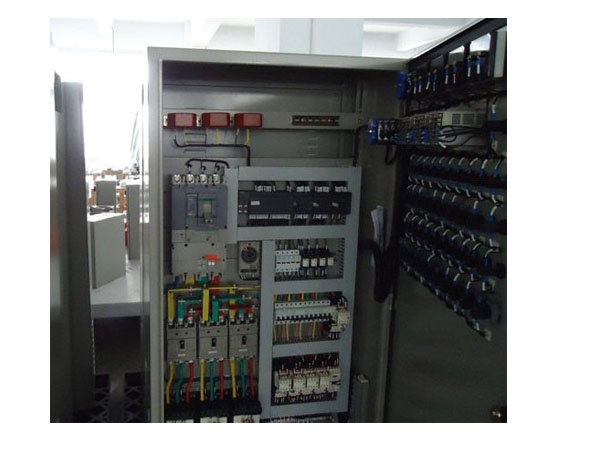

济南PLC控制柜

9.板子完成后,接着就接线了,接线有着自身的规范。

10.板子接好线后,然后进柜。

11.进柜后,对PLC控制柜中的一些面板上的线也要接好,如CU352的线或风扇以及灯的线都要接好。

12.全部先都接好后,接着用与线槽对应的盖板把线掩盖在线槽内,使得整体整齐美观。

济南PLC控制柜的内部结构还是比较复杂的,所以大家在安装时一定要慎重,首先要把内部结构给理清楚才行。
