PLC控制柜的基本组成部件是什么?你了解了多少

文章来源:禾邦自动化    发布时间:2021-01-22 19:29   浏览次数:

返回:行业动态

  在工业生产活动中,PLC控制柜是常见的能实现设备自动控制的控制设备,对于业外人士来说,控制柜的组成看似很复杂,但对于业内人士来说,控制柜的组成其实很简单。其中,控制系统的编程相对复杂。控制柜是一套集成设备,由多个部件组成。一般我们知道控制柜的部件有开关、继电器、端子等。但实际上,控制柜的基本部件还有更多。

  plc控制柜基本部件介绍:

  1.变压器。变压器是控制柜的基本部件,用于将一个交流电压转换成另一个交流电压。流行的方法是将480伏交流电转换成120伏交流电,以产生控制功率。

  2.可编程逻辑控制器。由控制柜组成的控制器是整个控制柜的“大脑”。它读取输入并根据这些输入执行代码,然后调整控制柜的输出。

  3.DC电源。当变压器将交流电压转换成另一交流电压时,电源将交流或DC电压转换成DC电压。常见的是,它将120伏交流电转换为24伏直流电。

  4.以太网交换机。就像家里常用的以太网交换机一样,很多plc控制柜都有以太网交换机,用于连接PLC、HMI、网络化I/O和信息系统。

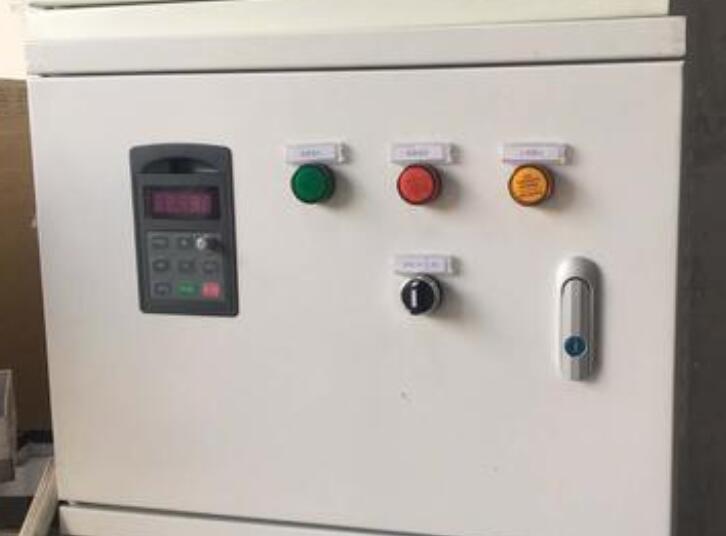

PLC控制柜

  5.断路器。由控制柜组成的元件断路器,可保护负载不吸过大电流。

  6.关掉开关。断开开关通常会断开控制柜上的所有电源。当使用锁标记程序操作控制系统时,应将其隔离。

  7.导管。配线管道通常围绕控制柜的外围,并在多排电子元件之间延伸,以容纳互连电子元件的电线

  8.接线端子。端子是将电线连接在一起的连接点。有些用于内部连接,有些用于将现场组件连接到接线板。

  9.接口板秒。布线分线板可用于简化带有人工组件的连接器,这些人工组件通常需要焊接或减少内部布线。

  10.保险丝。保险丝像断路器一样,可以保护负载免受过大电流的影响,但只能用于一个目的。这并不意味着断路器会更好,因为它们可以重置和重复使用。各有各的定位。

  11.继电器。继电器是电子或磁力操作的开关。线圈上加了电源,产生磁场,可以切换继电器触点。

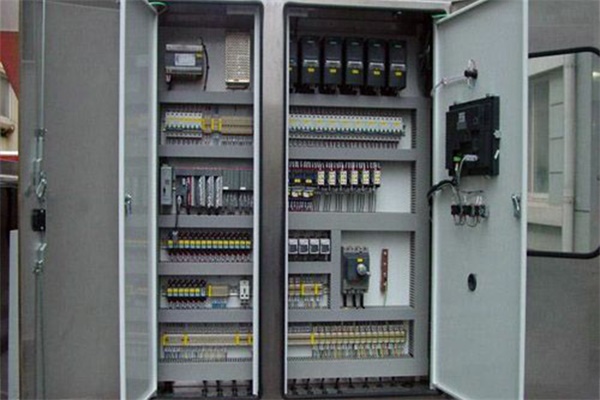

PLC控制柜

  12.DIN导轨。它是一种金属导轨,可以安装许多工业控制部件。DIN是德语的缩写,代表一种德国标准。它是一种工业电气元件的安装方法。一般来说,DIN导轨是卡槽。配有DIN导轨,方便用户维修相关电器元件,控制柜安装更稳定。

  13.超载。过载保护负载通常意味着保护电机免受过载所允许的更大电流的影响。他们通常监控三个电机的相位。

  14.接触器。接触器与继电器相同,但通常对于电机来说更大,由三极组成。

  15.接线。端子接地块和端子接地通常在面板内部接地。作为控制柜的电气安装人员,要学会识别,一般是绿色或绿/黄。

  这些是一个完整的PLC控制柜的基本组成部分。根据相应的设计和安装规范,将它们与可编程控制器控制器相结合,可以形成一个完整的可编程控制器控制柜,可应用于工况行业的自动控制。
