PLC控制柜的使用要求

文章来源:www.hosteborn.com/xydt/166.html    发布时间:2018-12-28 11:20   浏览次数:

返回:行业动态

PLCprogrammable logic controller (PLC),可编程PLC控制柜,控制柜指成套的控制柜,可实现电机,开关的控制的电气柜。

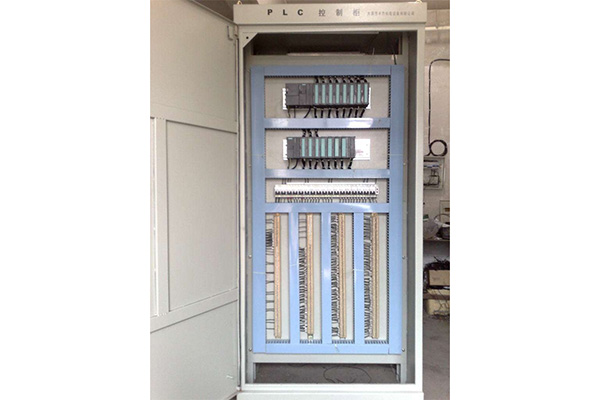

PLC控制柜


PLC综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、 工作稳定、功能齐全。可以根据实际控制规摸大小,进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS) 控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

PLC控制柜可完成设备自动化和过程自动化控制,实现的网络功能,性 能稳定、可扩展、抗干扰强等特点,是现代工业的核心和灵魂。可以根据用户需求量身设计PLC控制柜、变频柜等,满足用户要求,并可搭配人机界面触摸屏,达 到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输;工控机、以太网等实现的控制和监控。

典型应用:恒压供水、空压机、风机水泵、港口机械、机床、锅炉、造纸机械、食品机械等等。

PLC控制柜一般包括以下五部分:

空气开关

一个总的空气开关,这个是整个柜体的电源控制。相信每个柜子都需要要有的一个东西。

PLC

这个要根据工程需要选择。打个比方如果工程小可以直接就是一个体化的PLC 但如果工程比较大 可能就需要模块、卡件式的,同时还可能需要冗余(也就是两套交替使用)。

电源

一个24VDC的开关电源,大多数的PLC都是自带24VDC的电源,根据是否确实需要来定是否要这个开关电源。

继电器

一般PLC是可以直接将指令发到控制回路里,但也可能先由继电器中转。打 个比方,如果你PLC的输出口带电是24VDC的,但是你的控制回路里画的图 需要PLC供的节点却是220VAC的,那么你就需要在PLC输出口加上一个继电器,即指令发出时 继电器动作,但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

接线端子

这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置。如果只是一个单纯的PLC控制柜 基本就是需要这些玩意,如果你的控制柜内还需要有其他的东西 就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电,可能你就得要增加空开数量。或者你要PLC接至上位机,可能就需要增加交换机什么的。 视情况而定。

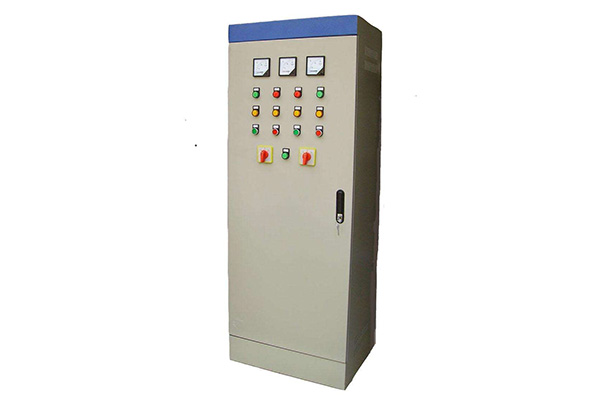

PLC控制柜


主要品牌:美国AB,ABB,松下,西门子,汇川,三菱,欧姆龙,台达,富士,施耐德,光洋,永宏等等。

使用条件

供电电源:DC直流24V,两相交流220v,(-10,+15),50HZ

防护等级:IP41或IP20

环境条件:环境温度在0℃-55℃,防止太阳光直接照射;空气的相对湿度应小于85(无凝露)。远离强烈的震动源,防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。
