PLC控制柜厂家教您选购PLC

文章来源:www.hosteborn.com/xydt/111.html    发布时间:2018-08-14 09:21   浏览次数:

返回:行业动态

  PLC在现代化的工业生产中的作用越来越重要,产品的计数,温度、压力以及流量的控制与设定等数字量及模拟量的控制都需要用到PLC,可编程序控制器(PLC)也成为解决自动化问题的有效工具。那对于PLC,大家接触比较多的就是PLC控制柜了,不错,PLC控制柜对PLC的应用十分之多,那对于PLC,大家应该如何选择呢?别急,PLC控制柜厂家--禾邦教您选购PLC。

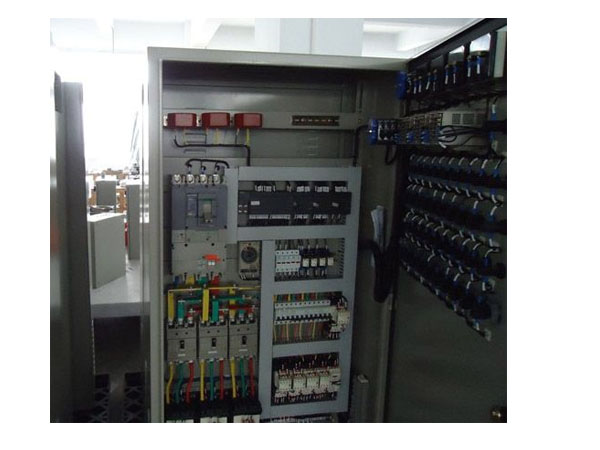

PLC控制柜厂家

  PLC控制柜厂家指出,硬件选购目前市场上的PLC产品众多,除国产品牌外,国外有:日本的OMRON(欧姆龙)、MITSUBISHI(三菱)、FUJI(富士)、anasonic(松下),德国的SIEMENS(西门子),韩国的LG等。上百种型号。其结构形式、性能、容量、指令系统,编程方法、价格等各有不同,适用的场合也各有侧重。近几年,PLC产品的价格有较大的下降,其性价比越来越高,使得众多技术人员选用PLC。

  1、可编程控制器控制系统I/O点数估算

  I/O点数是衡量可编程控制器规模大小的重要指标。根据被控对象的输入信号与输出信号的总点数,选择相应规模的可编程控制器并留有10%~15%的I/O裕量。估算出被控对象上I/O点数后,就可选择点数相当的可编程控制器。如果是为了单机自动化产品,可选用小型机,如果控制系统较大,输入输出点数较多,被控制设备分散,就可选用大、中型可编程控制器。广告查看详情

  2、内存估计

  用户程序所需内存容量要受到下面几个因素的影响:内存利用率;开关量输入输出点数;模拟量输入输出点数;用户的编程水平。(1)、内存利用率:用户编的程序是以机器语言的形式存放在内存中,同样的程序,不同厂家的产品,在把程序变成机器语言存放时所需要的内存数不同,我们把一个程序段中的接点数与存放该程序段所代表的机器语言所需的内存字数的比值称为内存利用率。高的利用率给用户带来好处。同样的程序可以减少内存量,从而降低内存投资。另外同样程序可缩短扫描周期时间,从而提高系统的响应。(2)、开关量输入输出的点数:可编程控制器开关量输入输出总点数是计算所需内存储器容量的重要根据。一般系统中,开关量输入和开关量输出的比为6:4。(3)、模拟量输入输出总点数 : 具有模拟量控制的系统就要用到数字传送和运算的功能指令,这些功能指令内存利用率较低,因此所占内存数要增加。在只有模拟量输入的系统中,一般要对模拟量进行读入、数字滤波、传送和比较运算。在模拟量输入输出同时存在的情况下,就要进行较复杂的运算,一般是闭环控制,内存要比只有模拟量输入的情况需要量大。在模拟量处理中,常常把模拟量读入、滤波及模拟量输出编成子程序使用,这使所占内存大大减少,特别是在模拟量路数比较多时。每一路模拟量所需的内存数会明显减少。(4)程序编写质量:用户编写的程序优劣对程序长短和运行时间都有较大影响。对于同样系统不同用户编写程序可能会使程序长度和执行时间差距很大。一般来说对初编者应为内存多留一些余量,而有经验的编程者可少留一些余量。

  3、响应时间

  对过程控制,扫描周期和响应时间要认真考虑。可编程控制器顺序扫描的工作方式使它不能可靠地接收持续时间小于扫描周期的输入信号。例如:某产品有效检测宽度为125px,产品传送速度每分钟50m,为了确保不会漏检经过的产品,要求可编程控制器的扫描周期不能大于产品通过检测点的时间间隔60ms(T=125px /50m/60s)。系统响应时间是指输入信号产生时刻与由此而使输出信号状态发生变化时刻的时间间隔。系统响应时间=输入滤波时间+输出滤波时间+扫描周期.

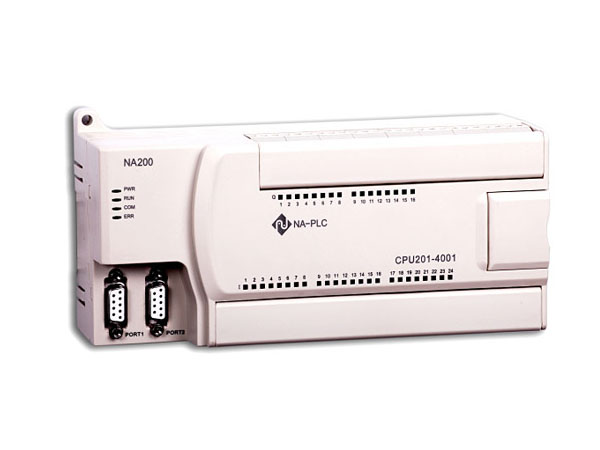

PLC控制柜厂家

  4、功能、结构要合理

  单机控制往往是用一台可编程控制器控制一台设备,或者一台可编程控制器控制几台小设备。例如对原有系统的改造、完善其功能等。单机控制没有可编程控制器间的通信问题;但功能要求高。选择箱体式结构的可编程控制器为好。若只有开关量控制,可选择F1、F2、FX、GE-1、C-20、S5-101、TI100、EX-40等品种。另外,国产化CKY-40H、D-40、CF-40、PCZ-40、ACMY-S256品种也可与进口货相媲美。若被控对象是开关量和模拟量共有,就要选择有相应功能可编程序控制器。模块式结构的产品构成系统灵活,易于扩充,但造价高,适于大型复杂的工业现场。

  5、输入输出模块的选择

  PLC控制柜厂家指出,可编程控制器输入模块是检测并转换来自现场设备(按钮、限位开关;接近开关等)的高电平信号为机器内部电平信号,模块类型分直流5、12、24、48、60V几种;交流115V和220V两种。由现场设备与模块之间的远近程度选择电压的大小,一般5、12、24V属低电平,传输距离不宜太远,例如5V的输入模块再远也不能超过10m,也就是说,距离较远的设备选用较高电压的模块比较可靠。另外高密度的输入模块如32点、64点,同时接通点数取决于输入电压和环境温度。一般讲,同时接通点数不得超过60%。为了提高系统的稳定性,一定要考虑门槛(接通电平与关断电平之差)电平的大小。门槛电平值越大,抗干扰能力越强,传输距离也就越远。输出模块的任务是将机器内部信号电频转换为外部过程的控制信号。对于开关频繁、电感性、低功率因数的负载,推荐使用晶闸管输出模块,缺点是模块价格高;过载能力稍差。继电器输出模块优点是适用电压范围宽,导通压降损失小,价格便宜,缺点是寿命短,响应速度慢。输出模块同时接通点数的电流累计值一定要小于公共端所允许通过的电流值。输出模块的电流值一定要大于负载电流的额定值。

  6、结构型式的考虑

  PLC的结构分为整体式和模块式两种。整体式结构把PLC的I/O和CPU放在一块大印刷电路板上,节省了插接环节,结构紧凑,体积小,每一I/O点的平均价格也比模块式的便宜,所以小型PLC控制系统多采用整体式结构。模块式PLC的功能扩展,I/O点数的增减,输入与输出点数的比例,都比整体式方便灵活。维修时更换模块,判断与处理故障快速方便。因此,对于较复杂的要求较高的系统,一般选用模块式结构。

  7、对用户存贮器的要求

  一般PLC都用CMOS RAM作用户存贮器,它具有静态消耗电流小(1/A)的特点。为了在停电时保护用户程序和现场数据,通常用锂电池作后备电源。如果被控系统的工艺要求固定不变,所编程序经调试后己比较完善,不需要经常修改,为了防止他人随意改动控制程序,可以采用EPROM(选购件)将用户程序固化。

  8、是否需要通讯联网的功能

  大部分小型PLC都是以单机自动化为目的,一般没有和上位计算机通讯的接口。如果用户要求将PLC纳入工厂自动化控制网络,就应选用带有通讯接口的PLC。一般大、中型PLC都具有通讯功能。近年来,一些高性能的小型机(如FX、C40H、S5-100U等)也带有通讯接口,通过RS-232串行接口,与上位计算机或另一台PLC相连,也可以连接打印机、CRT等外部设备。

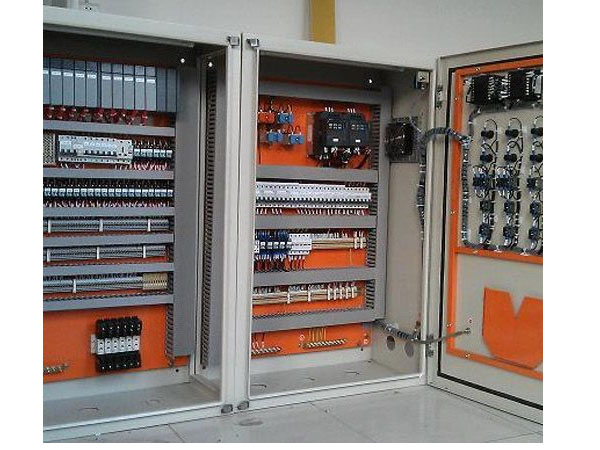

PLC控制柜厂家

  上述内容简要地介绍了一下PLC的选型和需要考虑到的一些问题,大家在选购PLC时,应根据生产实际的需要,综合考虑各种因素,选购性价比相对较高的产品,保证PLC控制柜的有效使用,当然,大家在选购时,还是要找一些正规的PLC控制柜厂家,保证良好的产品质量,满足大家的实际需要。
