山东PLC控制柜的三大控制量详解

文章来源:www.hosteborn.com/xydt/137.html    发布时间:2018-09-14 08:58   浏览次数:

返回:行业动态

  经常操作山东PLC控制柜的人都知道,PLC控制柜有着三大控制量,分别是开关量、模拟量以及脉冲量,这三大控制量对于PLC控制柜的使用有着很大的影响,不过很多人对于这三大控制量的了解比较少,下面PLC控制柜厂家为大家详细的讲述一下这三大控制量。

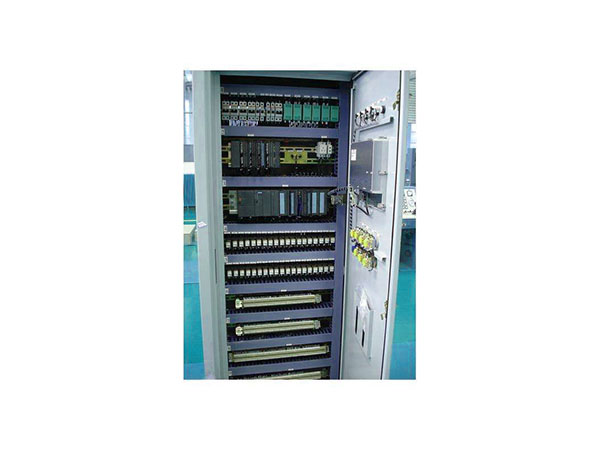

山东PLC控制柜

  1、开关量

  PLC控制柜厂家指出,开关量也称逻辑量,指仅有两个取值,0或1、ON或OFF。它是很常用的控制,对它进行控制是PLC的优势,也是PLC基本的应用。

  开关量控制的目的是,根据开关量的当前输入组合与历史的输入顺序,使PLC产生相应的开关量输出,以使山东PLC控制柜的系统能按一定的顺序工作。所以,有时也称其为顺序控制。

  而顺序控制又分为手动、半自动或自动。而采用的控制原则有分散、集中与混合控制三种。

  2、模拟量

  模拟量是指一些连续变化的物理量,如电压、电流、压力、速度、流量等。

  PLC是由继电控制引入微处理技术后发展而来的,可方便及可靠地用于开关量控制。由于模拟量可转换成数字量,数字量只是多位的开关量,故经转换后的模拟量,PLC也完全可以可靠的进行处理控制。

  由于连续的生产过程常有模拟量,所以模拟量控制有时也称过程控制。

  模拟量多是非电量,而PLC只能处理数字量、电量。所有要实现它们之间的转换要有传感器,把模拟量转换成数电量。如果这一电量不是标准的,还要经过变送器,把非标准的电量变成标准的电信号,如4—20mA、1—5V、0—10V等等。

  同时还要有模拟量输入单元(A/D),把这些标准的电信号变换成数字信号;模拟量输出单元(D/A),以把PLC处理后的数字量变换成模拟量——标准的电信号。

  所以标准电信号、数字量之间的转换就要用到各种运算。这就需要搞清楚模拟量单元的分辨率以及标准的电信号。

  例如:

  西门子PLC模拟单元的量程是1/27648,对应的标准电量是0—10V,所要检测的是压力值0—1000mbar。那么0—27648对应0—1000mbar的压力值。

  所以精度是12位的模块,分辨率1/4096,可以准确到1000/4096mbar的精度。

  模拟量控制包括:反馈控制、前馈控制、比例控制、模糊控制等。这些都是PLC内部数字量的计算过程。一般都有标准的PLC 程序块。

  3、脉冲量

  脉冲量是其取值总是不断的在0(低电平)和1(高电平)之间交替变化的数字量。每秒钟脉冲交替变化的次数称为频率。

  山东PLC控制柜的PLC脉冲量的控制目的主要是位置控制、运动控制、轨迹控制等。例如:脉冲数在角度控制中的应用。

  步进电机驱动器的细分是每圈10000,要求步进电机旋转90度。那么所要动作的脉冲数值=10000/(360/90)=2500。

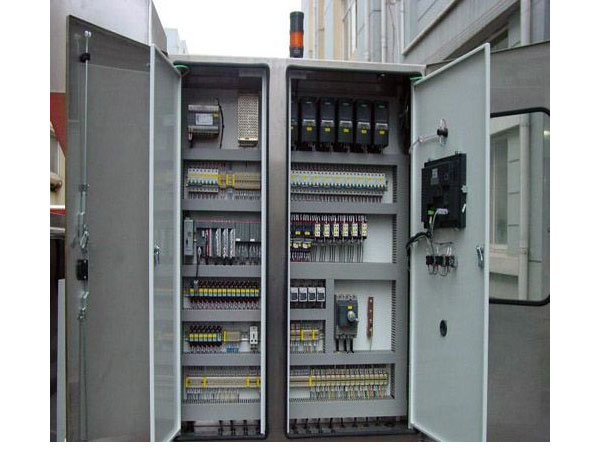

山东PLC控制柜

  禾邦对山东PLC控制柜的开关量、模拟量以及脉冲量这三大控制量的讲述已经十分的清晰了,相信大家对于PLC控制柜也已经有了更加深入的了解,大家在操作PLC控制柜时,一定要注意对PLC控制柜这三大控制量的把握,保证控制系统的正常运行。
