变频柜的尺寸大小以及设计要点是什么?

文章来源:www.hosteborn.com/xydt/347.html    发布时间:2021-03-22 10:05   浏览次数:

返回:行业动态

  变频柜由内置变频器和外部控制、保护、显示等电气元件及柜体组成,它是一种用于三相交流电动机(包括风机和水泵)变频调速的交流传动装置和节能装置。变频调速柜用于电力、冶金、煤炭、建材等行业的电力设备控制。让我们一起来了解一下它的尺寸和设计要点。

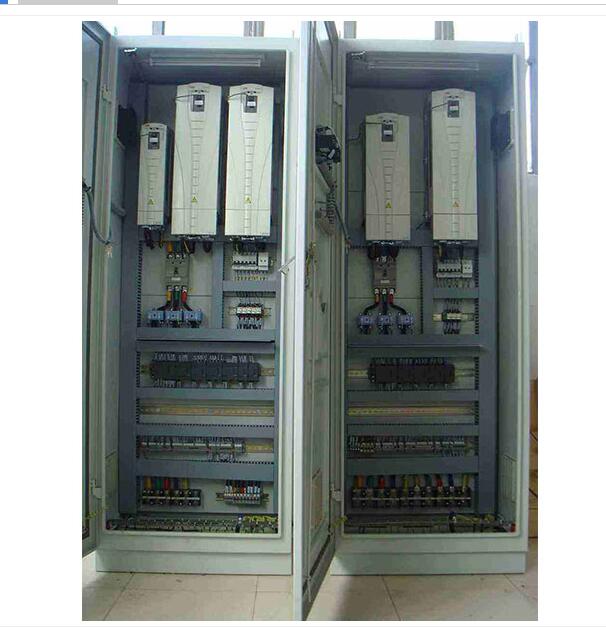

变频柜

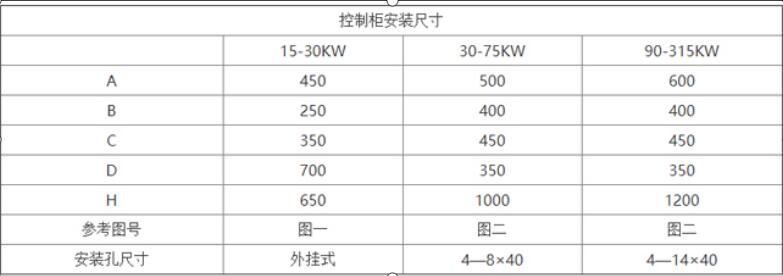

  1、变频器控制柜尺寸

变频柜

  2、变频调速柜适用范围

  变频调速柜用于电力、冶金、煤炭、建材等行业的电力设备控制。

  3、变频调速柜特性

  (1)变频控制柜采用高性能进口变频器和先进的数字微机控制技术,自动化程度高。可实现定压变量、多定压变量、变压变量、多种控制方式、多种启停方式,压力稳定,精度≤±1%;

  (2)节能效果显著,节能率可达20%~50%;

  (3)微机控制可实现多台水泵变频软启动,无冲击电流,机械冲击磨损小,延长设备使用寿命,提高系统稳定性,减少对电网的冲击;

  (4)设备中多台泵可实现循环启动运行,可平衡各泵的工作量,进一步延长泵的使用寿命;

  (5)微机控制器功能强大,系统设计和配置灵活。可根据需要设置多达6台主泵和2台辅助泵的控制系统;

  (6)适用于所有电压等级的高低压。

  4、变频柜的主要性能

  (1)变频控制柜具有完善的故障自检和自处理功能;

  (2)可自行诊断过电压、欠电压、过电流、过载、断相、短路、过热、逆变器故障;

  (3)及时发出声光信号,储存异常情况,以便维修分析;

  (4)全数字智能微机控制,可根据具体情况修改运行参数;

  (5)变频调速柜可根据用户需要增加各种功能。

  A、一套多个水位控制接口,可同时控制多个水位信号,具有断水保护功能。

  B、设置定时启停程序。

  C、预留远程控制接口,实现对设备的集中监控和管理(用户可选择)。

  D人机界面配置(用户可选)。

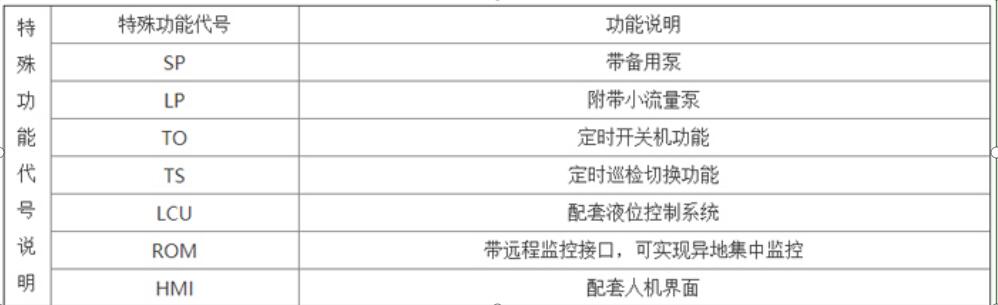

  5、变频柜的选型

  P为家用,C为空调,X为消防,XP为消防喷头,GP为工业高压变频器。

  6、变频调速柜尺寸

  外形尺寸mm(宽x高x深)=600x900x250(一对二)

  700“1800”400(一台拖拉机带多个单元)

  注:15kw以上柜视功率和泵数而定。

  由于变频柜的工作中的整流和变频,在变频器周围会产生大量的干扰电磁波,所以整个设备在使用的时候,应做好防护工作,不要影响其他的工作。
