PLC控制柜厂家对控制柜的相关知识介绍

文章来源:禾邦自动化    发布时间:2019-06-05 17:28   浏览次数:

返回:行业动态

有很多人并不是很了解PLC控制柜是什么,尚不清楚其工作的原理,更不知该如何进行选择,今天PLC控制柜厂家就为大家整理了控制柜的相关知识,希望能帮助到大家。

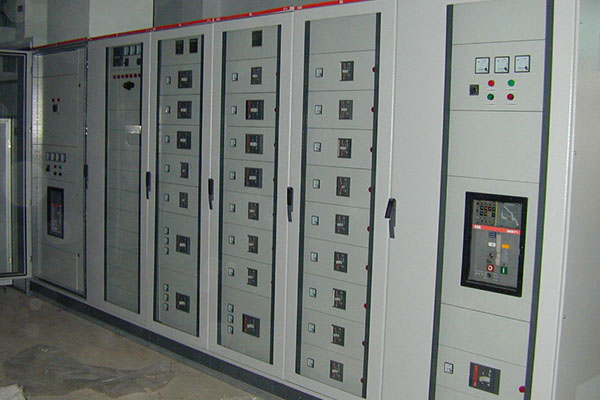

PLC控制柜

关于PLC控制柜的运行原理:

1. CPU。

(1)从程序存储器读取程序指令,编译、执行指令。

(2)将各种输入信号取入。

(3)把运算结果送到输出端。

(4)响应各种外部设备的请求。

2. 存储器。

RAM:存储各种暂存数据、中间结果、用户正调试的程序。

ROM:存放监控程序和用户已调试好的程序。

3. 输入、输出接口:采用光电隔离,实现了PLC的内部电路与外部电路的电气隔离,减小了电磁干扰。

关于柜型的选择:

适用于装PLC的柜型,通常选用固定柜PLC控制柜定制,且门板为整门的柜型,如KB柜、九折柜和十六折柜等,不宜选GGD柜、固定分割柜、抽屉柜。因为PLC柜内元件基本上为整板安装,如果采用了柜门分割的柜型,不便于安装和调试。对于GGD柜,如果一定要选用的话,需做一下非标设计,将仪表门、前门和下通风门合并成一个整门,且柜体框架上取消前后横梁,以便于安装和维护。

PLC控制柜厂家生产的PLC控制柜的基本组成:

1、空开:一个总的空气开关,这个是整个柜体的电源控制。相信每个柜子都要有的一个东西。

2、PLC:这个要根据工程需要选择。

3、24VDC的电源。

4、继电器:一般PLC是可以直接将指令发到控制回路里,但也可能先由继电器中转。

5、接线端子:这个肯定是每个柜子都必不可少的东西,可以根据信号数量可以配置。

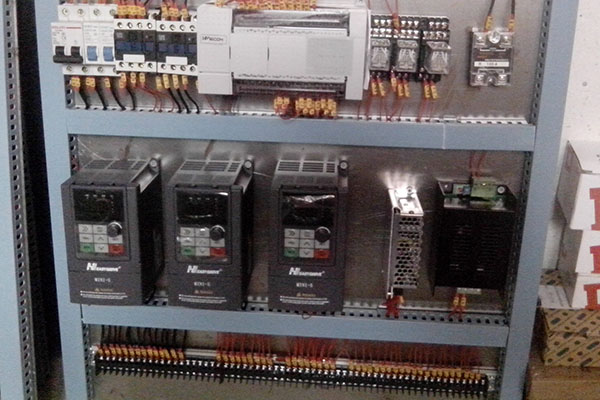

PLC控制柜

关于维护:

1、拆卸设备之前先断电,以免发生危险。

2、定期清洁,时间长了控制柜会有灰尘,清洁的时候注意不要把灰弄的到处都是。

3、动过的所有地方做好标记,注意观察,比如有些线重新接过,有些线鼻子重新压过,需要在设备重新投产后注意观察这些地方是否有问题。

关于制作标准:

1、PLC控制柜侧面及前后门均采用2.0mm厚冷轧钢板制作,两侧采用1.5mm厚冷轧钢板制作。

2、PLC控制柜前后开门,前门设计玻璃视窗(玻璃视窗以观察到柜内PLC及主要设备工作状态,并保证门体整体美观为准,几个控制柜门应保持一致),后为双开门。

3、柜下部距底100mm设盖板,盖板分前后两块,每块盖板在两边靠近线槽处设200mm*100mm出线孔,盖板应为2.0mm厚钢板,并加筋条。

今天PLC控制柜厂家为大家带来的关于控制柜的相关内容介绍就到这里了,如果有不太了解的人可以根据以上介绍熟悉,大家如果还有什么问题的话,欢迎前来问询。
