济南PLC控制柜元器件的布置规范

文章来源:禾邦自动化    发布时间:2018-07-27 11:00   浏览次数:

返回:行业动态

  现如今,济南PLC控制柜在市场上的发展形势一片大好,为人们的生活和成产提供了很大的便利,随着应用领域的不断扩大,它的需求量也在不断上升。打开柜门,我们会发现它的构造是很复杂的,柜内是各种各样的开关,在这里问一下大家,对PLC控制柜的构造熟悉吗?估计很多人会说不了解。今天禾邦作为PLC控制柜厂家,就给您讲述一下它的元器件的布置规范,希望您能有所收获。

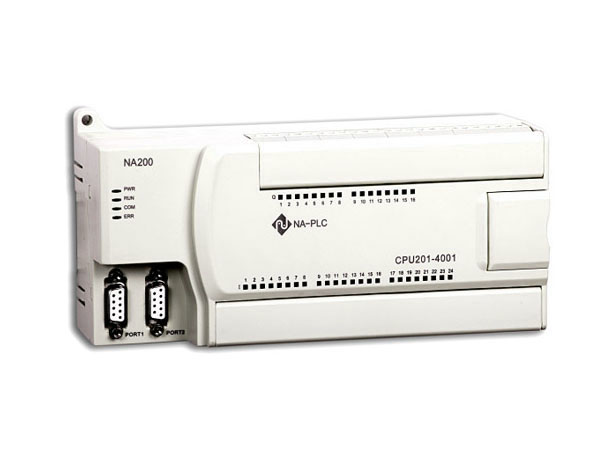

济南PLC控制柜

  济南PLC控制柜柜内元器件的布置,一般是从上到下,从左向右。便于操作与维护,经常操作或维护的元器件应安装在较容易触及到的位置,从高度上讲,尽量安装在离地面400mm至1800mm的高度范围内。如果元器件较多,可考虑将不常操作的元器件(如直流电源)安装在柜体高度2000mm左右的位置上,底部元件安装位置不能低于离地面200mm,否则现场无法接线。布置时避免线在线槽内反复绕,注意节约成本。

  1.稳压电源布置

  稳压电源不需要经常维护,且是发热器件,布置在济南PLC控制柜柜内的上部,便于散热。接线少,线槽选用40mm宽即可,线槽深度要整柜考虑,与走线量很大的线槽统一(线槽深度选择下同)。稳压电源边缘与线槽之间的净距是30mm左右。

  2.PLC及各单元布置

  与CPU单元相邻的单元,尽量是特殊单元和输入单元等干扰产生少的单元。外部电路的电磁接触器及继电器类,其线圈及接点即干扰发生源,因此应与PLC分开配置。(大致在100mm以上)

  此外模块是PLC系统的主要部件,需经常进行调试维护,应安装在方便操作的位置。安装模块时自左向右排布,便于扩展。信号线较多,通常选用80mm宽的线槽,机架上端与线槽的净距在30mm左右,机架下端与线槽的净距在80mm左右。

  3.断路器的布置

  安装高度以方便操作为宜,周围不要有妨碍操作的器件。通常选用60mm宽的线槽,断路器的上下边缘与线槽的净距在40mm左右。安装时自左侧开始排布,便于扩展。

  4.继电器、端子排的布置

  继电器和端子排一般布置在柜前下部或柜后,端子排优先采用纵向排列,内部线和外部线的线槽要尽量分开,如图2所示。考虑到接线习惯(左手持线,右手拿工具),一般端子左侧的线槽留给客户,便于外部线接入,右侧的线槽用于内部线管理。如果空间紧张,也可以两列端子共用一个内部槽或共用一个外部槽,尽量不要内外部共用一个线槽(有串线情况除外),否则不便管理。线槽的宽度根据继电器和端子的数量合理选择,对于外部线,由于现场的进线一般含有备用 芯、屏蔽层等,线径较粗,外部走线槽要选的尽量大

  5.交换机和光纤盒的布置

  交换机和光纤盒一般布置在济南PLC控制柜柜体下部,预留的走线空间,应充分考虑网线和光纤的打弯半径,尽量大些,方便现场网线和光纤的接入。

  6.柜内照明

  济南PLC控制柜厂家表示,柜内顶部装照明灯,由门控开关控制。单面布置的装1套,前后双面布置的装2套。开门时灯亮,关门时灯灭。

  7.接地系统

  7.1接地母排

  在济南PLC控制柜的PLC系统内,所有装有PLC设备的控制柜,均应设置PE保护接地母排和TE防干扰接地母排。PE保护接地母排用于连接机架、电源等设备的PE接地点,与柜体直接连接。TE防干扰接地母排与柜体绝缘安装,用于外部信号电缆的屏蔽接地。

  7.2柜体接地

  安装元器件的PLC控制柜安装板等结构件与柜体框架要可靠固定,所用连接件要垫上爪型弹垫,从安装板底部用黄绿导线引至PE排上。柜体旋转部件的接地,应使用铜编织带连接到柜体框架上。

  7.3机架的接地

  机架上有专门用于连接PE的接地螺栓,将机架连接到PE母排上。连接PE母排导线的很小的截面为2mm。

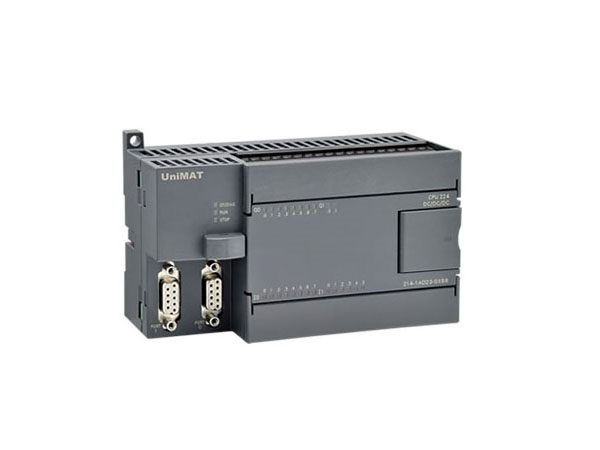

济南PLC控制柜

  看到这里,大家会发现济南PLC控制柜真的好复杂,仅仅是PLC控制柜的元器件,就已经如此复杂了,其实,元器件的布置规范看起来很复杂,只要大家按照上述所说的进行合理的配置,还是不难的。毕竟没有这些流程,PLC控制柜的作用就无法发挥出来。禾邦在这里提醒大家,要注意对PLC控制柜的维护和保养,定期检查,保证它的功能的实现。
