济南PLC控制柜在布线时要注意些什么

文章来源:禾邦自动化    发布时间:2018-09-20 09:27   浏览次数:

返回:行业动态

  济南PLC控制柜在布线时是十分复杂的,这往往也是人们比较关注的地方,今天PLC控制柜厂家就为大家讲述一下PLC控制柜在布线时的一些注意事项,希望对大家有所帮助。

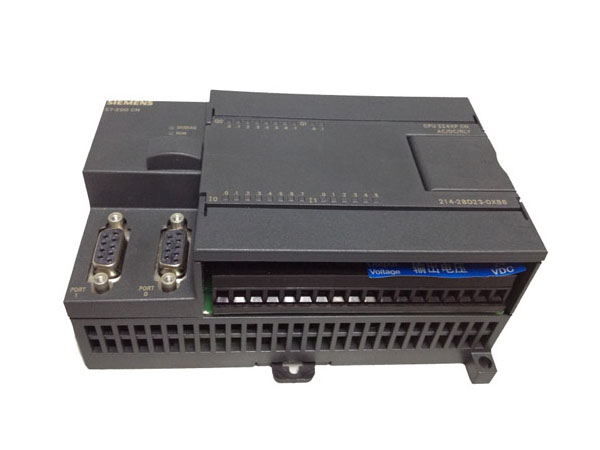

济南PLC控制柜

  1.不要将电线用从济南PLC控制柜的端子到端子的对接方式相互连接。

  2.多芯电缆的终端应进行适当的支撑及固定,以免在电线端受到拉力。

  3.连接到门等可动部分时,将电线的一端固定到固定部分,另一端固定到可动部分,并使用软电线,不要因门的开关导致电线的损伤。

  4.电线的末端使用压接端子,与端子连接时,应用转矩螺丝刀,以适当的压力将螺钉拧紧达到连接。特别是连接通入AC电源单元的端子时,为了确保安全,希望不要使用U型压接端子,而应使用环型压接端子。

  5.济南PLC控制柜在布线时,PLC单元上安装了防尘罩的时候,在布线结束之前不得除去该罩,以防布线的碎屑进入其中。另外,因为考虑到动作时,内部的温度上升很大,会导致功能下降,所以在布线结束后一定要将防尘罩除去。

  6.电源电路的配线全部选用对绞线

  7.因为会使噪声滤波器的效果降低,所以不要将噪声滤波器的初级侧与次级侧扎在一起。

  8.如在山东PLC控制柜的电缆上缠上标记带签显示走向,则不仅可以防止布线时的错误,而且便于布线后的检查及维护。

  9.分不同颜色进行布线。

  10.把传送同种类信号的电缆放到同一个导管内,进行分组。

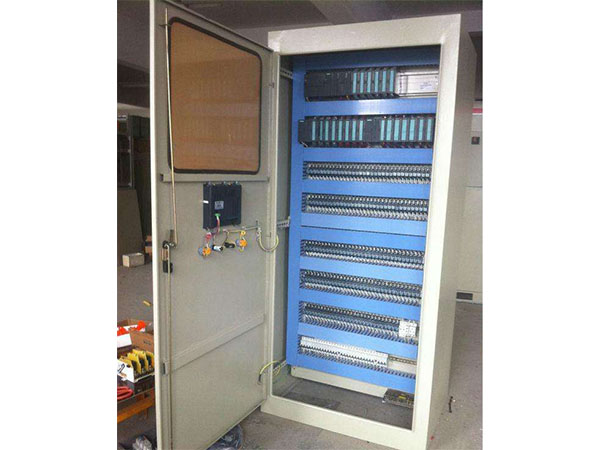

济南PLC控制柜

  禾邦为大家介绍的济南PLC控制柜在布线时的注意事项到这里就结束了,相信大家也已经有所收获,大家可以把上述内容作为参考,进行PLC控制柜的布线工作,保证山东PLC控制柜能够正常运行。
