济南变频柜有哪几种常用的类型

文章来源:PLC控制柜    发布时间:2019-11-20 17:03   浏览次数:

返回:公司新闻

济南变频柜是用来调节工作频率的设备,具有很重要的作用。一般这种设备有很多不同的类型,方便不同企业工作的开展。那么,常用的类型有哪几种呢?下面跟着禾邦一起来了解下这方面的内容。

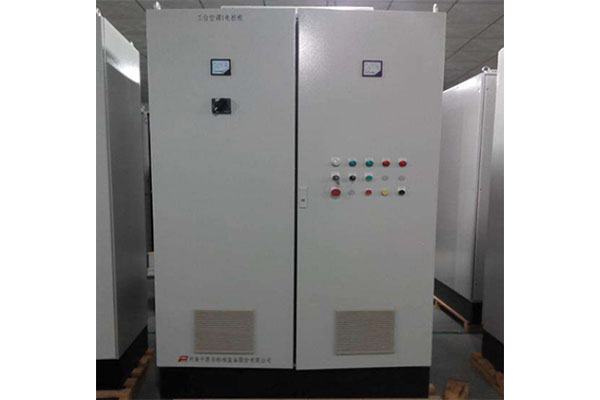

济南变频柜

一、济南变频柜按直流电源性质分类

1、电压型--储能元件为电容器

被控量为电压简单来说提供的是电压源,动态响应较慢,制动时需在电源侧设置反并联逆变器才能实现能量回馈,可适应多电机拖动。

其逆变输出的交流电压为矩形波或阶梯波,而电流的波形经过电动机负载滤波后接近于正弦波,但有较大的谐波分量。由于它是作为电压源向交流电动机提供交流电功率,所以运行几乎不受负载的功率因素或换流的影响,但当负载出现短路或在变频器运行状态下投入负载,都易出现过电流,须在短时间内施加保护措施。

2、电流型--储能元件为电抗器

直流内阻较大也就是电流源,动态响应快,可直接实现回馈制动,感应电动机电流型变频调速系统可以频繁、快速的实现四象限运行,更适宜一台逆变器对一台电机供电的单机运行方式。

具有四象限运行能力,能很方便地实现电机的制动功能,但需要对逆变桥进行强迫换流,装置结构复杂,调整较为困难。另外,由于电网侧采用可控硅移相整流,故输入电流谐波较大,容量大时对电网会有一定的影响。

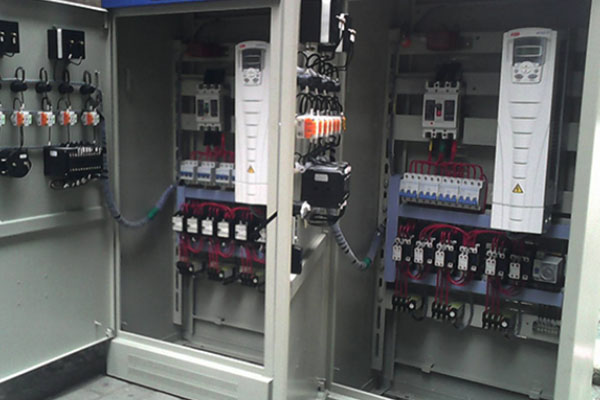

济南变频柜

二、济南变频柜依据工作原理分类

1、V/f控制

V/f控制变频器就是保证输出电压跟频率成正比的控制这样可以使电动机的磁通保持一定,避免弱磁和磁饱和现象的产生,多用于风机、泵类节能,用压控振荡器实现。

异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的,在额定频率下,电压一定降低频率,磁通变大,磁回路趋向饱和,严重时将烧毁电机。当频率与电压要成比例地改变,使电动机的磁通保持一定,避免弱磁和磁饱和现象的产生。

2、矢量控制

依据直流电动机调速控制的特点,将异步电动机定子绕组电流按矢量变换的方法分解并形成类似于直流电动机的磁场电流分量和转矩电流分量,只要控制异步电动机定子绕组电流的大小和相位,就可以控制励磁电流和转矩电流,这样控制交流异步电动机的转速就像控制直流电动机一样获得良好的调速控制效果。具有低频转矩大、动态响应快、控制灵活等特性,一般是应用在恶劣的工作环境、要求高速响应和高精度的电力拖动的系统等。

3、 转差频率控制

转差调速即改变异步电动机的滑差来调速,滑差越大速度越慢,绕膝是电机转子串电阻,转差频率控制技术的采用,使变频调速系统在一定程度上改善了系统的静态和动态性能,同时它又比矢量控制方法简便,具有容易实现、结构简单、控制精度高等特点,广泛应用于异步电机的矢量控制调速系统中。

济南变频柜的类型是比较多的,因为不同的企业有不同的工作要求,所以所选择的变频柜类型也不同,在此建议大家,要根据实际情况跟厂家说明,进而选到合适的设备进行运用。
