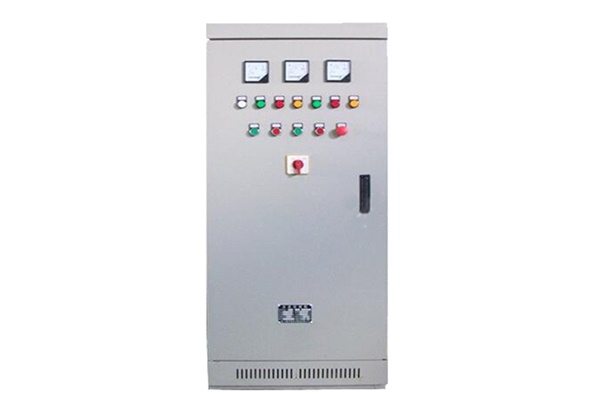

PLC控制柜结构紧凑,运行稳定,功能齐全,可根据实际控制规格进行组合。它不仅可以实现单个机柜的自动控制,还可以通过工业以太网或工业现场总线网络实现多个机柜组成的分布式控制系统。可适应各种尺寸的工业自动化控制场合,广泛应用于电力、冶金、化工、造纸、环保污水处理等领域。具有过载、短路、断相保护等功能。
PLC控制柜可以完成设备自动化和过程自动化控制,实现完善的网络功能,具有性能稳定、可扩展性强、抗干扰能力强的特点,是现代工业的核心和灵魂。用户可以设计PLC控制柜、变频柜等。根据自己的要求,可以搭配人机界面触摸屏,达到操作方便的目的。
典型应用包括恒压供水、空气压缩机、风机和水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等。
给大家普及一下基础知识吧~

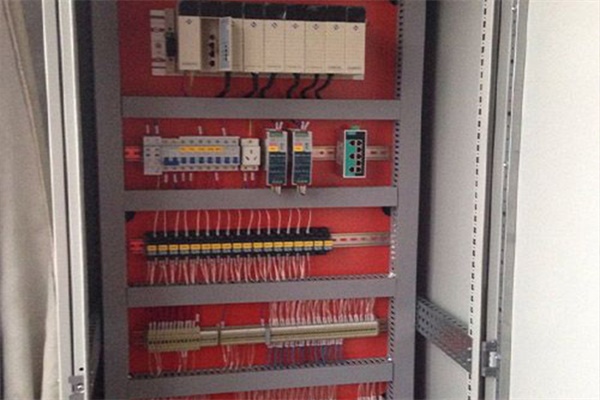

可编程控制器控制柜组件
1、空开
一个总空气开关,是整个机柜的电源控制,是每个机柜都必须有的东西。
2、可编程控制器
这个要根据项目的需要来选择。如果项目比较小,可以直接用一个集成的PLC如果项目较大,可能需要模块化和卡式,也可能需要冗余(即两套交替使用)。
3、24伏直流电源
一个24v直流开关电源,大部分PLC都有自己的24v直流电源,需要根据实际情况决定是否使用这个开关电源。
4、继电器
一般来说,可编程逻辑控制器可以直接向控制回路,发送指令,但也可以先通过继电器传输。如果您的可编程逻辑控制器的输出端口充有24V直流电压,但是您的控制回路中的图中的可编程逻辑控制器所需的节点是220伏交流电,那么您需要在可编程逻辑控制器的输出端口添加一个继电器,也就是说,当发出命令时,继电器会将控制回路的节点连接到继电器的常开或常闭点。这也是根据情况选择是否使用继电器。
5、接线端子
这是每个机柜必不可少的东西,可以根据信号数量进行配置。如果只是一个简单的PLC控制柜,基本上需要这些东西。如果你的控制柜需要其他设备,那要看情况。比如你可能需要给一些现场仪表或者小控制箱供电,你可能需要增加空开关的数量。或者想让PLC和上位机连接,可能需要加个开关什么的。
