如何设计PLC控制柜,布局方法是什么?

文章来源:www.hosteborn.com/jszc/314.html    发布时间:2020-07-24 18:33   浏览次数:

返回:技术支持

  在当今的工业生产中,只要涉及到控制,就离不开可PLC控制柜,而控制柜的布局和设计是制作控制柜的基础和关键,那么大家知道控制柜的布局与结构设计吗?对此了解多少呢?是不是不清楚呢?接下来我们将为大家介绍一下。

  1、机柜类型的选择

  适用于可PLC控制柜的柜型通常为固定柜,门板为整体柜型,如KB柜、10%折叠柜、16%折叠柜等。不应选择GGD柜、固定式分体柜和抽屉柜。由于可PLC控制柜柜内的元件基本安装在整块板上,如果采用柜门,安装和调试都不方便。如果要选择GGD橱柜,应进行非标准设计。仪表门、前门门和下通风门应组合成一个整体门,前后横梁应从机柜框架上拆除,以便于安装和维护。

  2、机柜通风系统设计

  机柜的通风方案采用前门,进风口和出风口的形式,后门没有进风口和出风口。进风口和出风口配有防灰尘的通风过滤器,总尺寸为320毫米320毫米,进风口和出风口面积约为008平方米。由于可编程逻辑控制器机柜中的组件散发的热量较少,因此可以采用自然对流。如果要加速风速,可以在门板上半部的出口过滤器上安装一个轴流风扇,将空气向外排出。机柜的顶盖没有通风孔,并且有一个没有孔的顶盖。

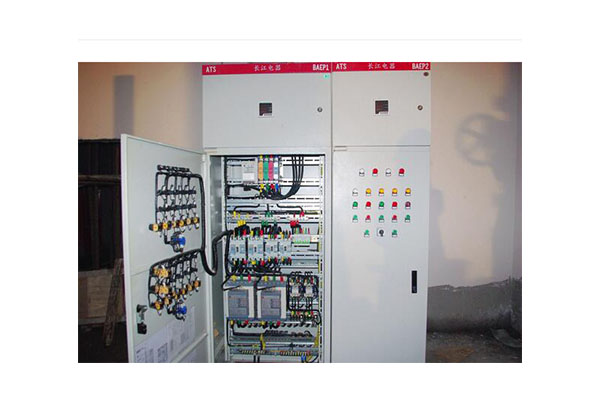

PLC控制柜

  3、行线储罐规格的选择

  行线槽有多种规格。常用的行线槽宽25毫米、40毫米、60毫米、80毫米和100毫米,高40毫米、60毫米、80毫米和100毫米,颜色为灰色。

  选择行线槽的原则是根据通过槽的线路(包括绝缘层)的体积之和来选择槽的规格,约为槽容量的80%,剩余空间便于线路散热。截面关系可用于计算,即线路(包括绝缘层)的截面之和约为为线槽截面的80%。

  通常,对于大于6平方米的电缆,不适合使用行线槽来管理线束。然而,有时,为了机柜内整洁美观的布局,特殊电缆,如网络电缆和组件的预制电缆,也被放入行线槽。在装配设计中应给予特殊考虑。线槽应根据线径和弯曲半径选择,电缆应整齐地放入线槽内。

  4、组件布局的原则

  机柜中组件的排列通常是从上到下和从左到右。便于操作和维护、经常操作或维护的部件应安装在容易接近的位置,就高度而言,应尽可能安装在离地面400毫米至1800毫米的高度范围内。如果部件较多,可考虑将不经常运行的部件(如DC电源)安装在柜体内约2000毫米高的位置,底部部件的安装位置应不低于离地200毫米,否则不能在现场布线。布局时避免在线槽内反复绕线,注意节约成本。

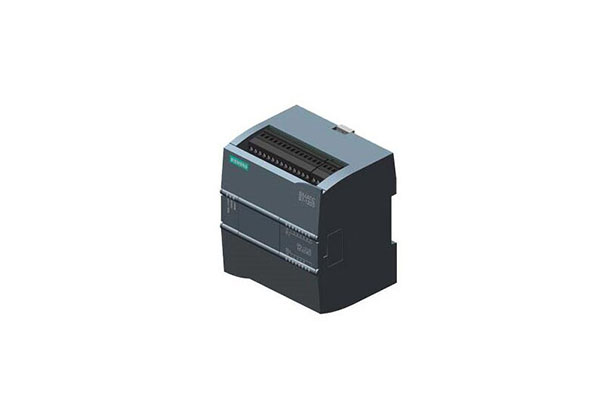

PLC控制柜

  4、1稳定电源的布局

  稳压电源不需要经常维护,是一种加热装置,安装在机柜的上部,便于散热。布线较少,槽宽可达40毫米。应考虑整个机柜的槽深,并与布线数量的槽统一(槽深如下)。稳压电源边缘与槽之间的净距约为30毫米。

  4、2每个单元的布局和布局

  与中央处理器单元相邻的单元,尽量是特殊单元和输入单元,干扰较小。电磁接触器的线圈和触点以及外部电路的继电器是干扰源,因此应与可PLC控制柜分开配置。(大约100毫米以上)

  此外,该模块是可PLC控制柜系统的主要组成部分,需要不断调试和维护,应安装在方便的位置。安装模块时,模块从左到右排列,便于扩展。信号线很多,一般选择80毫米宽的线槽。机架上端与线槽之间的净距约为30毫米,机架下端与线槽之间的净距约为80毫米。

  4、3断路器的布局

  安装高度应便于操作,周围不应有妨碍操作的装置。一般选用60毫米宽的线槽,断路器上下边缘与线槽之间的净距约为40毫米。安装时,从左侧布置,便于扩展。

  4、4继电器和接线盒的布局

  继电器和端子排一般布置在机柜前下部或机柜后面,端子排纵向布置,内部线和外部线的线槽应尽可能分开。考虑到布线习惯(左手拿线,右手拿工具),一般终端左侧的线槽为客户预留,方便外部线,接入,右侧的线槽用于内部线管理。如果空间紧张,两排端子也可以共用一个内部插槽或一个外部插槽,尽量不要内外共用一个插槽(交叉布线的情况除外),否则管理起来不方便。根据继电器和端子的数量合理选择线槽的宽度。对于外部线,现场的进线通常包含备用铁芯、屏蔽层等。并且电线直径较粗,因此外部线槽应选择得尽可能大

  4、5开关和光纤盒的布局

  开关和光纤盒一般布置在机柜的下部。预留的布线空间应充分考虑网线和光纤的弯曲半径,尽可能大,以方便现场网线和光纤的接入。

  4、6柜内照明

  机柜顶部配有照明灯,由门控制开关控制。一套在一边,两套在两边。开门时灯亮,关门时灯灭。

  4、7接地系统

  4、7、1接地母线

  在可编程序控制器系统中,所有装有可编程序控制器设备的控制柜都应配有保护接地母线和抗干扰接地母线。PE保护接地母线用于连接机架、电源等设备的PE接地点,并与机柜直接连接。TE抗干扰接地母线与机柜绝缘,用于屏蔽外部信号电缆的接地。

  4、7、2机柜接地

  用于安装部件的安装板等结构件应与机柜框架可靠固定,所用连接器应垫有爪形弹性垫,从安装板底部用黄绿色导线引至pe排。机柜旋转部件的接地应使用铜编织带连接至机柜框架。

  4、7、3机架接地

  框架上有特殊的接地螺栓用于连接聚乙烯,将框架连接到聚乙烯母线上。连接聚乙烯母线导体的小横截面为2mm2。

  5、机柜布局和结构设计

  根据以上布局原则,结合原理图和机柜清单,绘制机柜布局图。无论是机柜、部件或线槽等附件,都要采用整体尺寸,并按1: 1的比例绘制。布局图完成后,进行安装板的结构设计

    PLC控制柜在设计的过程中,一定要结合实际使用需求,在进行设计时,技术操作需要严格规范,为了让电气实现自动控制,提高电气控制柜的制造和设计具有重要意义。
