山东PLC控制柜的构成有哪些

文章来源:    发布时间:   浏览次数:341

返回:公司新闻

山东PLC控制柜的应用很广泛,但对外行人来说这是一个比较陌生的词,今天小编给大家简单介绍一下,关于控制柜有哪些组成部分,大家谁要是想了解这方面内容可以参考一下。

1、空开:这是一个总的空气开关,是整个柜体的电源控制,也是每个柜子都要有的一个东西。

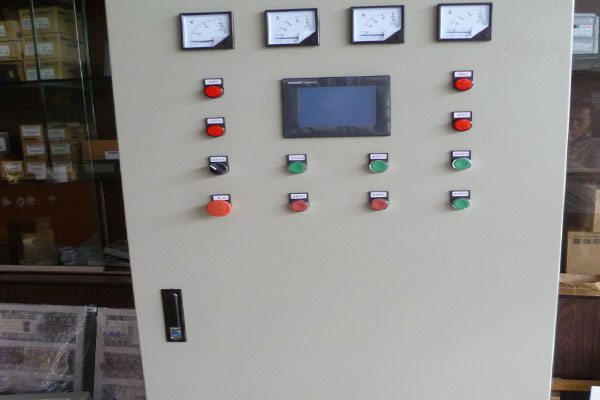

山东PLC控制柜

(1)AC220V总电源开关,这是每台PLC控制柜一定要有的。如外部仪表、用电设备电源需要从PLC柜送出,则每个回路应单路配置1个电源开关。

(2)DC24V电源总开关,这是每台PLC控制柜一定要有的。如外部仪表、用电设备电源需要从PLC柜送出,则每个回路应单路配置1个电源开关。

(3)动力电源总开关,如果PLC控制柜内还安装有接触器、变频器等设备,这个开关是一定有的。

2、PLC。如果工程小可以直接就是一个普通的PLC,但如果工程比较大可能就需要模块、卡件式的,同时还可能需要冗余。

3、24VDC的电源。

大部分山东PLC控制柜自带DC24V电源,如果需要DC24V电源回路较多,则要单独配置输入AC220V/输出DC24V开关电源模块。

4、继电器。PLC控制柜内可编程序控制DO输出原则上不直接入外部控制回路,应由高性能中间继电器中转,有利于延长PLCDO输出模块使用寿命。中间继电器触点数量按需要选择两常开/两常闭类型或四常开/四常闭类型中间继电器。

5、接线端子。由接线端子数量由输入和输出回路数量决定。这个是每个柜子都不能缺少的东西,要根据信号数量可以配置。

6、汇线槽。用于PLC柜内布线,汇线槽规格大小由柜内线缆数量决定。

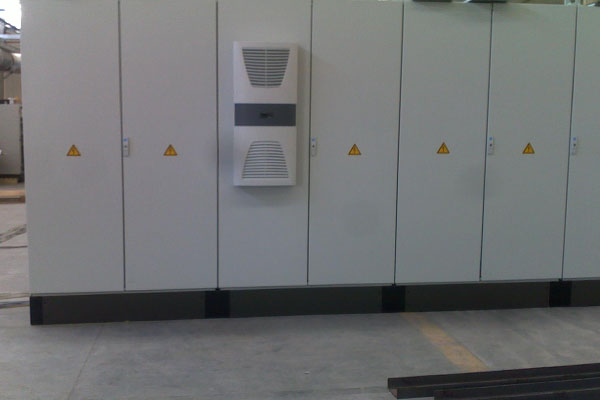

山东PLC控制柜

7、可编程序控制设备。可编程序控制PLC品牌通常根据工程需要选择,性能稳定、运行可靠、高性价比、简洁实用和、便于扩展和兼容性强是选择PLC的基本要素。如果工程比较大或重要场合还需要考虑PLC冗余。

8、信号隔离器和配电器。现场两线制变送器信号通过配电器转换为4-20mA信号送入可编程序控制设备AI输入端。外部4-20mA、0-5V、0-20mA等各种信号通过通过信号隔离器转换为4-20mA信号送入可编程序控制AI输入端。使用信号隔离器和配电器可以提高整个系统抗能力和系统稳定性能。

9、别的设备。此外还会有接触器、按钮、变频器、交换机、人机界面触摸屏等设备,这要根据需要进行选择。

以上就是基本的山东PLC控制柜的基本构成了,大家在安装时要注意,其中不能缺少的东西是一定要有的,如果缺少了要及时添加,以免影响使用。
